产品简介：
磁致伸缩液位计的工作原理是由电子仓内电子电路产生一起始脉冲，此起始脉冲在波导丝中传输时，同时产生了一沿波导丝方向前进的旋转磁场，当这个磁场与磁环或浮球中的磁场相遇时，产生磁致伸缩效应，使波导丝发生扭动，这一扭动被安装在电子仓内的拾能机构所感知并转换成相应的电流脉冲，通过电子电路计算出两个脉冲之间的时间差，可测出被测的位移和液位。
磁致伸缩液位计结构：
磁致伸缩液位计基本构造，磁致伸缩液位计用于准确度、压力的液位测量，同时测量温度等参数。它可以与智能显示仪表和上位机相结合，构成液位测量管理系统。实现了液位的上下限报警和远距离的自动控制。它由360°磁性浮子、传感器和全智能电子装置组成。它可以用液晶显示、智能编程，可以显示总液位、界面液位、温度输出的电信号。
磁致伸缩液位计产品应用：
磁致伸缩液位计用于工业过程控制、石油加工、食品加工、水处理、加油站；油库等领域中的液位、温度、密度、界面情况等物理参数的测量
磁致伸缩液位计产品参数：
工作形式：液位测量；界面测量
传感器形式：硬杆式（≤6m）；软缆式
电     源：24VDC两线制；24VDC/220VAC四线制
量     程：0-25m
精     度：±0.2%F.S
工作压力：-0.1-1.6MPa（常规）-0.1-6MPa(定制)
介质温度：≤450℃
≤80℃（常规）；≤260℃（中温）；＞260℃（高温定制）；
输出方式：4-20mA+HART;RS-485/232;

磁致伸缩液位计工作原理：
工作原理，当脉冲信号随着波导丝传递的时候，遇到带有磁性的浮子，两个磁场形成螺旋形磁场它作用于波导丝上并产生超声扭转波，然后扭转波返回传到传感线圈时被转换成横向感应力，通过磁场发生变化之后产生感应电压。脉冲信号和扭转波产生时间差来确定浮子的位置，按照时间差的大小数值显示液面的高低，通过信号转化器进行比例输入，从而检测出的液位位置变化。
磁致伸缩液位计用途：
磁致伸缩液位计用于石油、化工原料储存、工业流程、生化、食品饮料、罐区管理和加油站等各种液罐的液位工业计量和控制，大坝水位，水库水位监测与污水处理等等
磁致伸缩液位计特点：
1.稳定性比较强:由于磁致伸缩液位计采用波导原理，无机械可动部分，故无摩擦，无磨损。整个变换器封闭在不锈钢管内，和测量介质非接触，传感器工作比较稳定，周期比较长。
2.准确度高:由于磁致伸缩液位计用波导脉冲工作，工作中通过测量起始脉冲和终止脉冲的时间来确定被测位移量。
3.安全性好:磁致伸缩液位计的防爆性能比较高，使用安全
4.磁致伸缩液位计易于安装和维护简单:磁致伸缩液位仪一般通过罐顶已有管口进行安装
5.便于系统自动化工作:磁致伸缩液位计的二次仪表采用标准输出信号，便于微机对信号进行处理，提高测量系统的自动化程度。
磁致伸缩液位计选型：
1.磁致伸缩液位计选型时要注意是否防爆，防爆类型有不防爆标准型及防爆型两种。
2.磁致伸缩液位计选型时还要注意现场的使用温度
3.磁致伸缩液位计的探杆类型选择，可根据实际的工况运用来选择。
4.是否需要现场显示，是仪表的头部，可以直接输出数字，方便就地读数。
其实磁致伸缩液位计可以搭配磁翻板液位计一起使用，虽然工作原理不同，但是搭配在一起使用，磁致伸缩液位计可以代替磁翻板液位计的远传功能，可以提高磁翻板液位计的准确度，及使用周期，对准确度有要求的项目可以选择搭配使用。
磁致伸缩液位计结构：

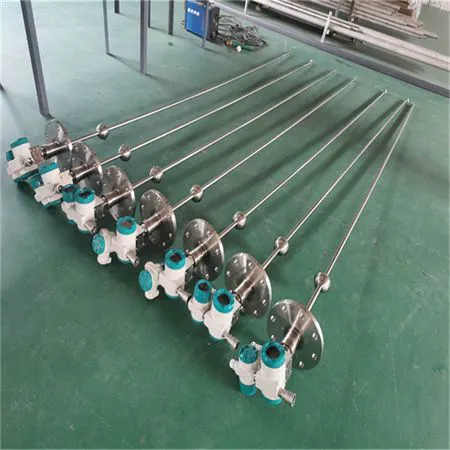

磁致伸缩液位计由三部分组成:探测杆，电路单元和浮子组成。测量时，电路单元产生电流脉冲，该脉冲沿着磁致伸缩线向下传输，并产生一个环形的磁场。在探测杆外配有浮子，浮子沿探测杆随液位的变化而上下移动。由于浮子内装有一组永磁铁，所以浮子同时产生一个磁场。当电流磁场与浮子磁场相遇时，产生一个"扭曲"脉冲，或称"返回"脉冲。将"返回"脉冲与电流脉冲的时间差转换成脉冲信号，从而计算出浮子的实际位置，测得液位。
工作原理：磁致伸缩液位计主要有三部分组成：电子变送器、浮球、探测杆。工作时浮球沿导管随液面上升或下降，浮球内装有磁铁，并在周围形成磁场；电子变送器定时发出电流脉冲，称起始脉冲，该脉冲沿磁致伸缩线向下传播，在向下运动中其周围也产生一个磁场；两磁场相遇瞬间产生一个扭力，作用于磁致伸缩线上，形成一个返回脉冲。该脉冲以固定的速度向上传播，并被电子变送器所接收。通过电子技术手段，测量起始脉冲与返回脉冲之间的时间间隔即可的测出液位高度。这一原理生产的液位计是测量液位领域简单，性能比较稳定。
磁致伸缩液位计优点：
1.安装比较方便、维护比较简单，适用于罐、槽、球形容器的液位测量，并且安装过程中不影响生产。
2.稳定性比较强：磁致伸缩液位计采用磁致伸缩工作原理，无机械可动部分，故无摩擦，无磨损；变送器和探测杆密封于导管内，和测量介质非接触，传感器工作比较稳定，周期比较长。
3.准确度比较高：磁致伸缩液位计工作中通过测量起始脉冲和终止脉冲的时间来确定被测液位移量，因此测量准确度比较高，分辨率优于0.01%FS，这是用其它传感器达不到的精度。
4.安全性比较好：磁致伸缩液位计的防爆性能高，使用安全，避免人工测量所存在的不安全性。
5.便于系统自动化工作：磁致伸缩液位计的二次仪表采用标准输出信号，便于微机对信号进行处理，提高测量系统的自动化程度。

磁致伸缩液位计安装说明：
磁致伸缩液位计用于液体液位和界面的连续测量。采用两线制输出接口设计，标准的4～20mA电流输出方式。测量准备度高，主要用于石油、化工原料储存、工业流程、生化、食品饮料、罐区管理和加油站地下库存等各种液罐的液位工业计量和控制；大坝水位，水库水位监测与污水处理等等。安装在远离振动、腐蚀性空气及可造成机械破坏的场合，为方便调试，仪表应安装在有操作平台或类似平台的地方。产品应垂直安装，安装斜度不能大于5度。环境温度在-40℃～120℃之间。安装区域要求有避雷装置。安装时，需保证传感器的浮球与容器壁（或安装管）互不接触，且浮球上下活动灵活，安装螺纹与容器连接牢固，电器接触良好。对于大量程的或有搅拌的场合，传感器需要支撑或地锚固定，保持探头垂直。24VDC电源纹波不得大于50mV。电源地线要接在标准地或标准的仪表地，不可接在动力地上。法兰式安装，浮球安装方向，有标记的半球应在液面之上传感器安装时尽量远离振动和进出料口。
磁致伸缩液位计测量原理：
在磁致伸缩液位计的传感器测杆外配有一浮子，此浮子可以沿测杆随液位的变化而上下移动。在浮子内部有一组2磁环。当脉冲电流磁场与浮子产生的磁环磁场相遇时，浮子周围的磁场发生改变从而使得由磁致伸缩材料做成的波导丝在浮子所在的位置产生一个扭转波脉冲，这个脉冲以固定的速度沿波导丝传回并由检出机构检出。通过测量脉冲电流与扭转波的时间差可以2地确定浮子所在的位置，即液面的位置。磁致伸缩液位计的技术优势：磁致伸缩液位计适合于准确度要求的清洁液位的液位测量，准确度达到1mm，现在新产品准确度已经可以达到0.1mm。磁致伸缩液位计还可应用于两种不同液体之间的界位测量。防爆型设计，适合危险场合，智能电子线路设计可计算出容积量；2可动部件为浮子，维护量比较低。
磁致伸缩液位计应用场合：
磁致伸缩液位计用于石油、化工原料储存、工业流程、生化、医药、食品饮料、罐区管理和加油站地下库存等各种液罐的液位工业计量和控制，大坝水位，水库水位监测与污水处理等等
磁致伸缩液位计工作原理：
随着科学技术的迅猛发展，在各行业中得到了的应用，高科技含量的磁致伸缩液位传感器，应用于各类储罐的液位测量。该种液位仪具有准确度比较高、环境适应性比较强、安装比较方便等特点。因此，应用于石油、化工等液位测量领域，并逐渐取代了其它传统的传感器，成为液位测量中的。
在中石油及中石化的成品油流通行业，对油罐油量的测量大多采用人工爬罐，投尺进行测量。用带有重锤的米制钢带卷尺或带有刻度的标尺计量，手工记录读数，人工查表换算，然后，得到油量数据。这种测量方法不仅劳动强度比较大，同时存在不安全因素，也无法保证精度。个别地方有用电容式/扩散硅压力式液位计测量，由于这类传感器零漂移严重，测量偏差比较大，长期工作稳定性差，不受用户欢迎。也有的地方采用等压式皮膜液位计或机械式浮子液位计。但因皮膜式液位计受温度影响大，且存在漏气问题，机械浮子液位计又经常出现钢带卡死现象，所以没有得到应用。

---
