产品概述

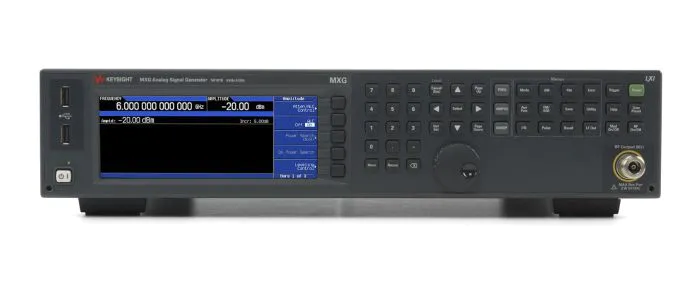

Keysight N5181B MXG 射频模拟信号发生器凭借其纯粹而精确的硬件性能，可以生成满足您所有研发要求的信号，让您的设备和设计发挥到极致。它提供相位噪声、非谐波、输出功率等：

测试雷达接收器灵敏度或表征 ADC 或混频器信噪比，具有无与伦比的相位噪声和杂散性能
以行业领先的输出功率驱动接收器前端以实现带外抑制
使用集成多功能发生器模拟多通道复合模拟调制
使用集成脉冲序列发生器创建可变 RADAR PRI 和脉冲宽度
Keysight N5181B (Agilent) MXG 射频模拟信号发生器的特性和规格包括：
信号特性：
9 kHz 至 3 或 6 GHz
+24 dBm 指定功率至 3 GHz，带电子衰减器
-146 dBc 相位噪声，1 GHz 和 20 kHz 偏移
- 96 dBc 非谐波在 1 GHz 和 > 10kHz 偏移
调制和扫描：
AM、FM、ØM、脉冲和窄脉冲
脉冲串发生器
10 MHz 多功能发生器和低频输出
数字步进和列表扫描模式
自动化和通讯接口：
1000BaseT LAN、LXI、USB 2.0 和 GPIB
SCPI、IVI-COM、MATLAB 驱动程序
向后兼容 ESG、MXG、PSG 和 8648x 信号发生器
与嵌入式显示器和 SCPI 控制兼容的安捷伦 USB 功率传感器
频率规格：
频率范围：
选件 503：9 kHz 至 3 GHz
选件 506：9 kHz 至 6 GHZ
分辨率：0.01 赫兹
相位偏移：以标称 0.1° 为增量可调
频率切换速度：
连续波模式：
SCPI 模式：≤ 5 ms，典型值
列表/步进扫描模式：≤ 5 ms，典型值
频率参考：
准确性：
调整分辨率：< 1 x1 0^-10，标称
温度影响：< ± 2 x 10^-8 从 20 到 30 °C，标称
线路电压影响：< ± 1 x 10^-9，± 10% 变化
参考输出：
频率：10兆赫
幅度：≥ +4 dBm，标称到 50 Ω 负载
外部参考输入：
输入频率，标准：10 MHz
锁定范围：± 1 ppm
幅度：5 dBm ± 2 dB，标称
阻抗：50Ω，标称
波形：正弦波或方波
扫描模式（频率和幅度）：
操作模式：
步进扫描：
等间隔的频率和幅度或
对数间隔的频率步长
List Sweep：频率和幅度步进的任意列表
扫描范围：在仪器频率范围内
停留时间：100 μs 至 100 s
点数：
步进扫描：2 至 65535
列表扫描：1 到 3201
阶跃变化：线性或对数
触发：自由运行、触发键、外部、定时器、总线（GPIB、LAN、USB）
幅度规格：
输出参数：
可设置范围：+30 至 –144 dBm
分辨率：0.01 dB，标称
步进衰减器：0 到 130 dB，5 dB 步进电子类型
连接器：N 型 50 Ω，标称
极大输出功率：
9 kHz 至 10 MHz：+13 dBm
> 10 MHz 至 3 GHz：+18 dBm
> 3 至 5 GHz：+16 dBm
> 5 至 6.0 GHz：+16 dBm
极大反向功率，标称：
< 1 GHz：50 瓦
> 1 至 < 2 GHz：25 W
> 2 至 < 6 GHz：20 W
极大直流电压：50 VDC
行程等级：2 W
幅度切换速度：
连续波模式：
SCPI 模式：≤ 5 ms，典型值
功率搜索 SCPI 模式：< 12 ms，实测
列表/步进扫描模式：≤ 5 ms，典型值
光谱纯度规格：
谐波：
9 kHz 至 3 GHz：< –35 dBc
> 3 至 4 GHz：< –35 dBc，典型值
> 4 至 6 GHz：< –53 dBc，典型值
非谐波（CW 模式）（标准 (dbc)）：
9 kHz 至 < 5 MHz：–65，标称
5 至 < 250MHz：–75
250 至 < 750 MHz：–87
750 MHz 至 < 1.5 GHz：–87
1.5 至 < 3.0 GHz：–81
3 至 6 GHz：–75
次谐波（CW 模式）：
9 kHz 至 1.5 GHz：无
> 1.5 至 3 GHz：–82 dBc (–91)
> 3 至 6 GHz：–74 dBc (–81)

---
