简介特色

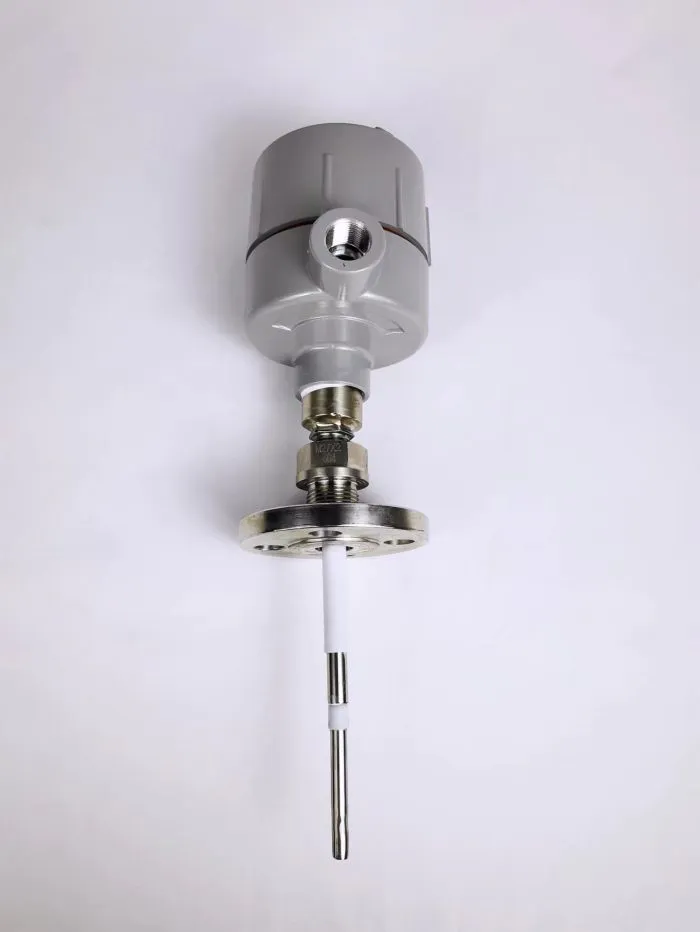

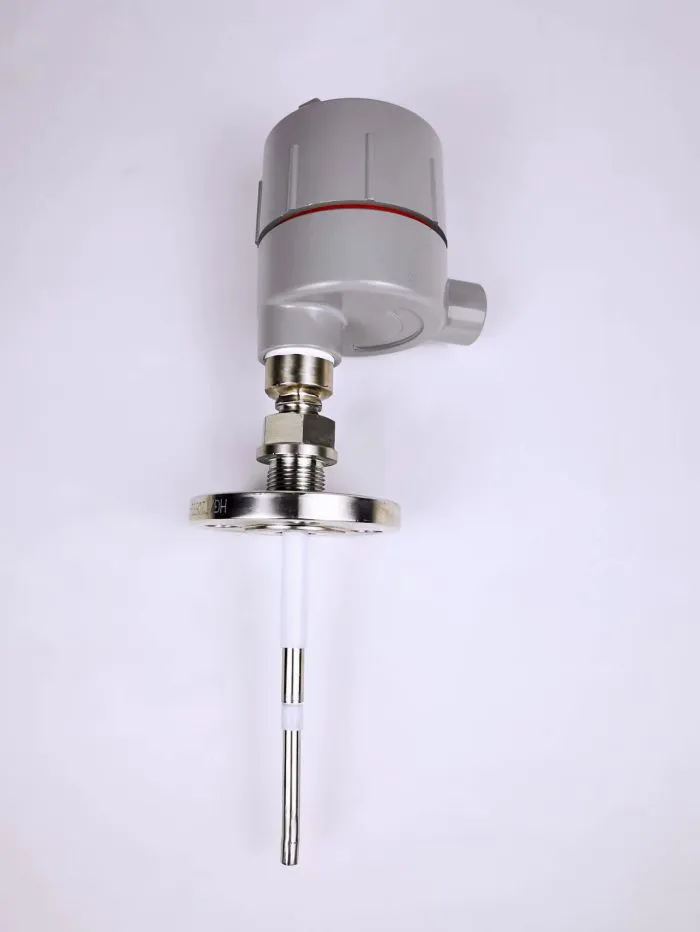

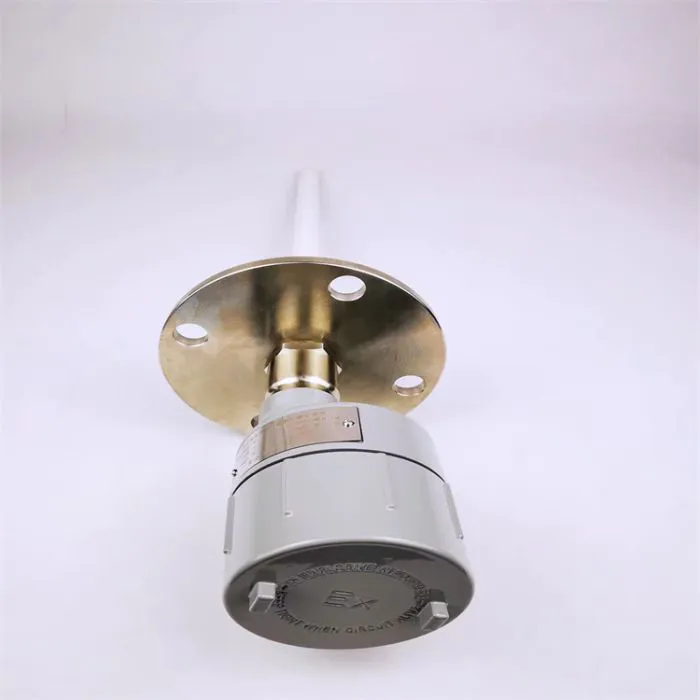

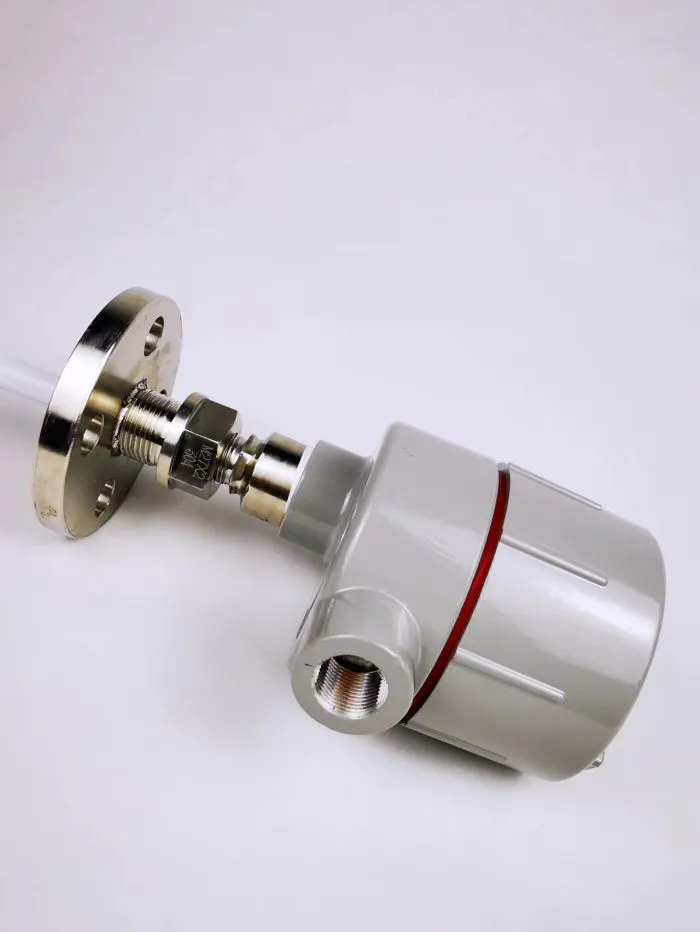

射频导纳料位开关由传感器和控制仪表组成。传感器可采用棒式、同轴或缆式探安装于仓顶。传感器中的脉冲卡可以把物位变化转换为脉冲信号送给控制仪表,控制仪表经运算处理后转换为工程量显示出来。
相关图片(共5图)
详细内容
射频导纳料位开关优点:
标定简单: 可利用二点仓一次性自动完成标定。
适应性比较强: 采用的抗冲击、耐磨损探杆护套材料可在高温、高压、腐蚀性比较强、粘附性比较强、冲击性比较强、磨损性比较强、粉尘比较大的环境下工作。
无需维护: 由于传感器结构比较简单,无可动部件,所以投运后就无需维护。
应用于: 液态、固态、界面混和物、物料等领域。
液晶显示: 采用液晶显示,显示内容丰富。
无漂移: 不会因为介质的温度或密度变化产生漂移。
射频导纳料位开关原理:
射频导纳料位开关是使用射频导纳物位控制技术设计制作的物位测量仪表。射频导纳测量技术,就是使用高频电流测量系统导纳的方法。点位射频导纳技术与电容技术不同,它采用了三端技术,使得测量参量多样化。射频导纳由于引入了除电容以外的测量参量,是电阻参量,使得仪表测量信号信噪比提高,幅度提高仪表的分辨力、准确性和稳定性;测量参量的多样性有力地拓展了仪表的稳定应用领域。使得产品防挂料性能比较好、工作比较稳定、测量比较准确、适用性比较多的物位控制技术。
适用范围及特点:
射频导纳料位开关采用的射频导纳技术,特点:
1、通用性比较强:适用于多种场合,可检测颗粒、飞灰、导电、非导电液体、粘稠物料;
2、抗粘附电路:抗粘附电路设计,可以消除物料的粘附而产生虚假错误信号;
3、失电保护模式:低位或高位故障报警。现场可调。
用途:物位仪表运行稳定,多项技术性均达到设计指标,适用于液体、浆体、粉尘、料位以及两种液体界位的报警与控制。
射频导纳料位开关特点:
◆ 可测量液位及料位,可满足不同温度、压力、介质的测量要求。
◆ 不受传感器挂料影响,无需定期清洁,避免误测量。
◆ 测量过程无可动部件,不存在机械部件损坏问题。
◆ 无需维护,智能免调。
◆ 接触式测量,可克服蒸汽、泡沫及搅拌对测量的影响。。
◆ 测量多样化,使测量比较准确,测量不受环境变化影响,稳定性比较高。
◆ 产品性能稳比较定,使用周期比较长。
射频导纳料位开关工作原理及结构:
射频导纳料位开关是测量仪表,导纳为电学中阻抗的倒数,它由阻性成分、容性成分、感性成分综合而成,而“射频”即高频,因此射频导纳技术可以理解为用高频测量导纳。
射频导纳料位开关主要由检测部分和变送部分组成,检测部分包括探头、保护套外壳等;变送部分包括振荡缓冲电路、频率变换及挂料处理电路、误差修正放大器、信号解调器、调制驱动放大器、滤波阻尼环节、电压限制及电压电流转换电路等。根据电桥原理,由于液位升高而增大的电容使电桥失去平衡,同时正比于电桥不平衡度的解调器输出电压,经滤波放大、输出阻尼、电压/电流转换后,输出与物位 成正比的4-20mA电流信号。无论是射频电容料位开关或射频导纳料位开关都能准确测量介质的物位,但与普通射频电容料位开关相比,射频导纳料位开关适合测量料位,因为它可以很好地处理挂料对料位测量的影响。
存放导电性强的物料的容器,由于物料是导电的,接地点可以被认为在探头绝缘层的表面,对变送器探头来说仅表现为1只纯电容;随着容器排料,探杆上会产生挂料,而挂料有阻抗,导致以前的纯电容现在变成了由电容和电阻组成的复阻抗,从而引起测量误差,这是由于挂料的电阻远大于液体中的电阻而造成的,这种由电阻和电容组合而成的复合信号称之为导纳。射频导纳料位开关增加了2个电路来解决检测探头挂料问题。
