Tektronix提供了广泛的高压探测解决方案，使用户能够安全、准确地进行浮动测量。

关键性能规范

带宽高达200mhz

高达6000 V差速器(直流+ pk交流)

最多2300v普通(RMS)

关键特性

超量程的指标

安全认证

可切换的衰减

可切换的带宽限制

应用程序

浮动测量

开关电源设计

电机驱动设计

电子镇流器的设计

阴极射线管显示器设计

电源转换器的设计和服务

电源设备评估

连接

BNC接口(P5200A探头)

TekVPI®接口(TMDP和THDP系列探头)

TekProbe®接口(P5202A、P5205A、P5210A系列探头)

安全的高压探头解决方案




THDP0100和P5210A具有与Tektronix最大的差分动态范围能力，允许用户安全测量高达±6000 V。THDP0100支持高达100mhz的带宽，并在1/1000增益下转换速率高达2500 V/ns。这些探头有两种尺寸的钩头，并有一个超量程的视觉和听觉指示器，当它们超过探头的线性范围时，会发出警告。

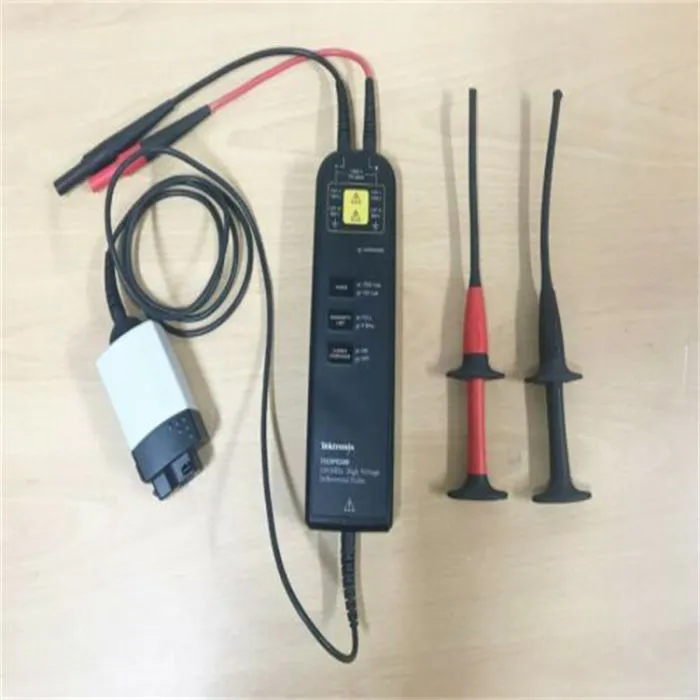

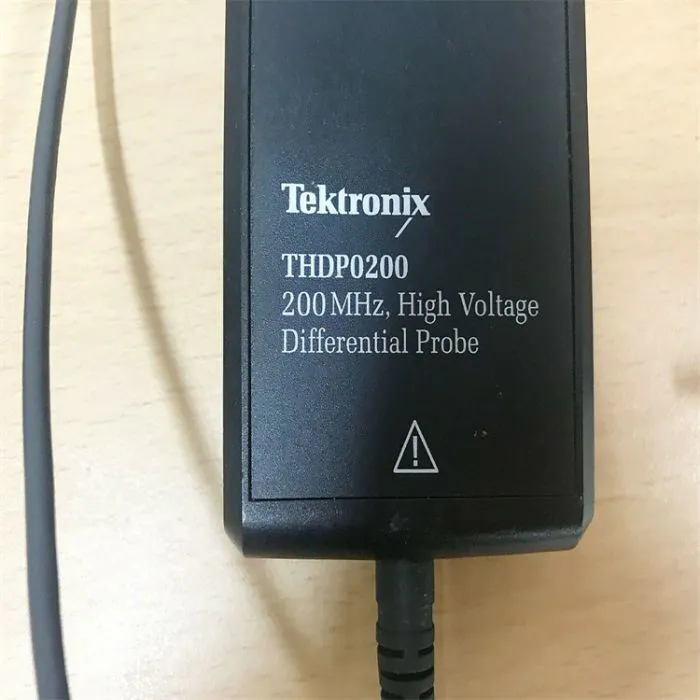

THDP0200和P5205A是有源差分探头，能够安全测量高达±1500 V的差分电压。该探头在IGBT电路(如电机驱动器和功率转换器)中进行测量是有效的。THDP0200支持高达200mhz的带宽，并在1/250增益下转换速率高达275 V/ns。

TMDP0200和P5202A适用于差动电压高达±750 V的中压应用。这些探头具有较低的衰减范围和较好的信噪比。

P5200A可与任何示波器配套使用，使用户可以在示波器接地的情况下安全地测量浮动电路。P5200A有源差分探头将浮置信号转换为低压接地信号，在任何接地示波器上都能安全、方便地显示。

警告:为了安全操作，请勿使用带有浮动输入(隔离输入)示波器的P5200A高压差分探头，如Tektronix TPS2000和THS3000系列示波器。P5200A高压差动探头需要一个示波器或其他带接地输入的测量仪器。

连通性选项

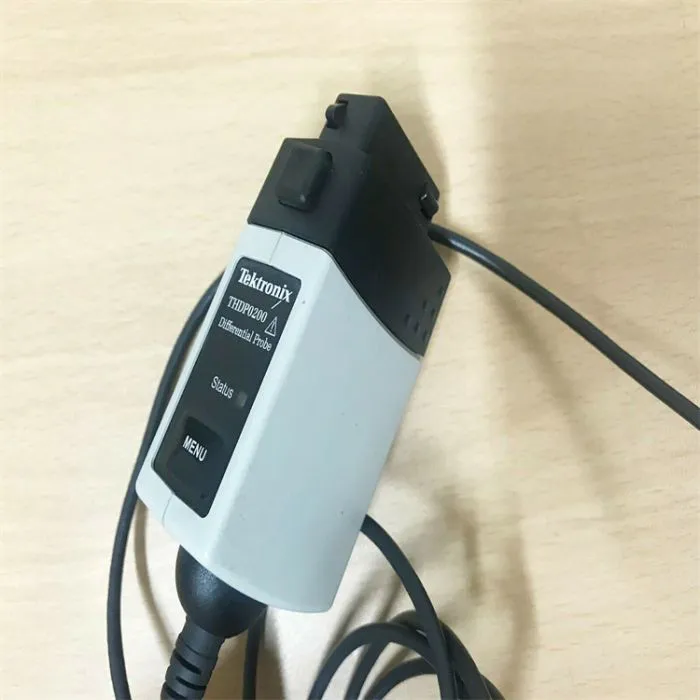

TMDP系列探头与THDP系列探头采用TekVPI®接口，实现示波器与探头之间的智能通讯。按下探头菜单按钮将启动示波器显示上的探头控制菜单，提供对所有相关探头设置和控制的访问。这些探头的设计不需要TPA-BNC适配器就可以在TekVPI®示波器上工作。

P52xxA系列探头配有Tektronix TekProbe®接口，该接口可将刻度信息传递给示波器。可以与配置有TekProbe®接口的示波器直接连接，也可以与使用1103 TekProbe®电源的任何示波器直接连接。

---
