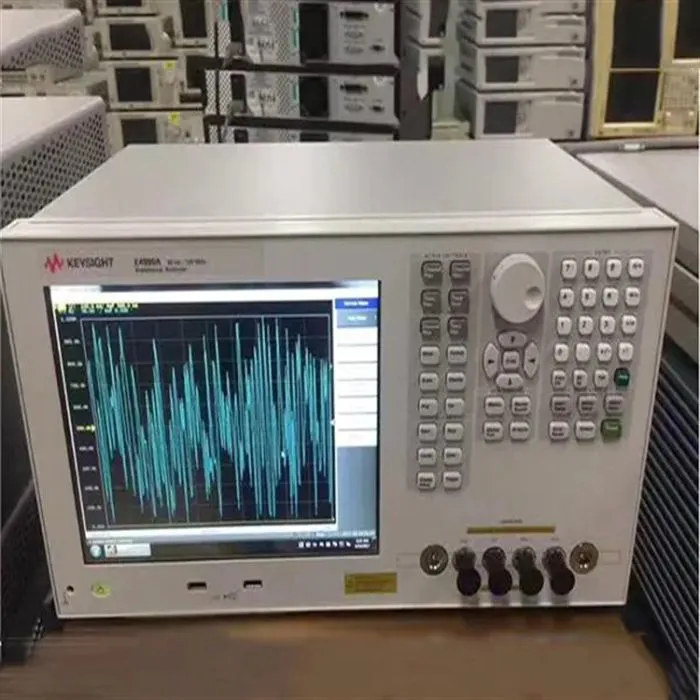

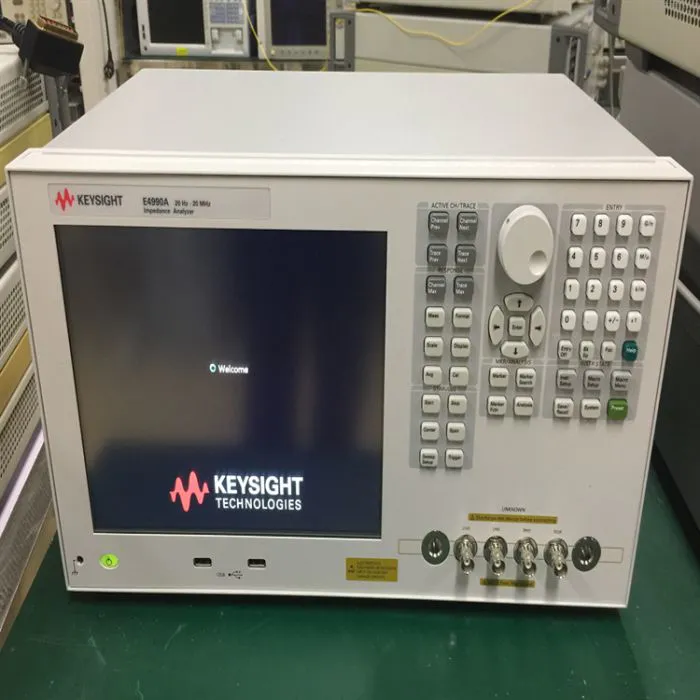

Keysight E4990A 阻抗分析仪是表征和评估电子元器件、半导体器件和材料的完美解决方案。它通过内置直流偏置（选件 001）在宽阻抗范围内提供无与伦比的精度，并且它还支持各种测试附件，使测量变得简单和可靠。

Keysight E4990A（安捷伦）阻抗分析仪的特性和技术指标包括：

Keysight E4990A（安捷伦）阻抗分析仪的特性：

五种频率选择：
20 赫兹至 10 兆赫兹
20 赫兹至 20 兆赫兹
20 赫兹至 30 兆赫兹
20 赫兹至 50 兆赫兹
20 赫兹至 120 兆赫兹
频率升级
简单直观的用户界面：
大触摸屏显示
多通道/多道能力提供综合分析
同时查看各种条件下的多个参数
通过前面板硬键和软键轻松访问常用功能
提供复杂的分析功能
通过全面、上下文相关的嵌入式帮助快速获得答案
用于远程控制和轻松测试自动化的灵活连接
段扫功能：
允许将扫描范围划分为多个段
段扫描设置也可以导出到 CSV 文件
等效电路分析：
用三个或四个元件模拟阻抗与频率特性
等效电路参数也可以保存为文本文件
内置直流偏置源
应用：
无源元件：电容器、电感器、铁氧体磁珠、电阻器、变压器或晶体/陶瓷谐振器的阻抗测量
半导体元件：
变容二极管的CV特性分析
二极管、晶体管、放大器或 MEMS 的阻抗评估
其他元件：印刷电路板上元件的阻抗评估
介电材料：塑料、陶瓷和印刷电路板的介电常数和损耗角正切评估
磁性材料：铁氧体、非晶等磁性材料的磁导率和切线损耗评估
Keysight E4990A 阻抗分析仪的技术指标：

工作频率选项：
20 赫兹至 10 兆赫兹
20 赫兹至 20 兆赫兹
20 赫兹至 30 兆赫兹
20 赫兹至 50 兆赫兹
20 赫兹至 120 兆赫兹
选项分别为 010 / 020 / 030 / 050 / 120
测量参数：lZl,​​ lYl, O, R, X, G, B, L, C, D, Q, Complex Z, Complex Y, Vac, Iac, Vdc, Idc
基本阻抗精度：±0.08%（典型值±0.045%）
Q 精度：± 3%（典型值）在 Q = 100，频率 ≤ 10 MHz 时
阻抗范围：25 mΩ 至 40 MΩ（10% 精度）
测量时间：
选件 120 为 3 毫秒/点，频率 ≥ 100 kHz，测量时间 = 1（快速）
30 毫秒/点，选项 010 / 020 / 030 / 050，频率 ≥ 100 kHz，测量时间 = 1（快速）
测量类型：
四端对测量（标准）
使用 42942A 可测量接地设备进行 7 毫米 1 端口测量
使用 42941A 可测量接地设备进行阻抗探头测量
电压/电流信号电平：5 mVrms 至 1 Vrms / 200 μArms 至 20 mArms，1 mV/20 μA 分辨率
直流偏置：0 至 ± 40 V/± 100 mA，1 mV/40 μA 分辨率
自动电平控制：（ALC）：信号电平电压/电流，直流偏置电压/电流
扫描参数：频率、信号、电压/电流、直流偏置电压/电流
扫描类型：线性频率、对数频率、线性信号电平、线性直流偏置、对数直流偏置、分段
测量点数：2～1601
通道/迹线数：4 通道/4 迹线
标记：每条迹线 10 个独立标记、增量标记、标记搜索、标记分析
数据分析：等效电路分析、极限线测试
接口：USB（前2个，后4个）、LAN、USBTMC、GPIB、24位I/O
显示：10.4英寸TFT彩色液晶触摸屏

---
