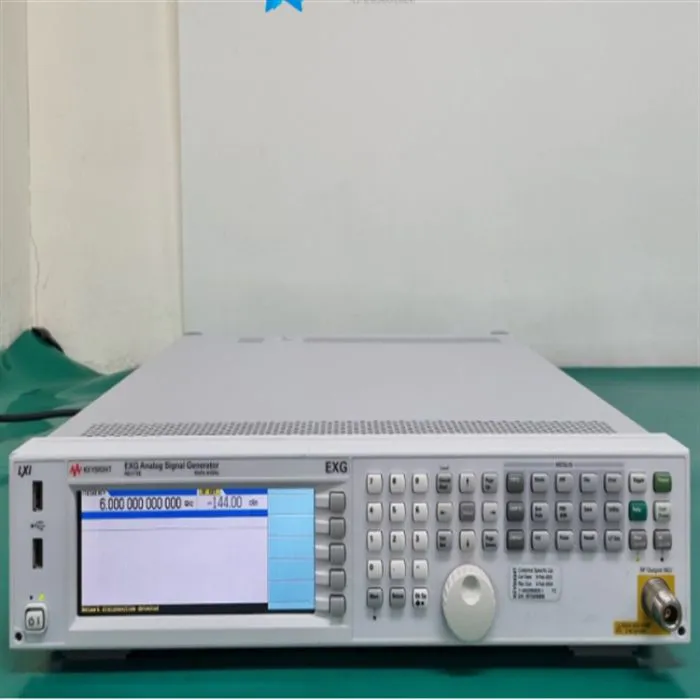

Agilent / HP N5171B EXG 射频模拟信号发生器及其优化的 EXG 旨在满足您对元器件参数测试和接收器校准的信号需求。其出色的硬件性能可提供更快的吞吐量、更长的正常运行时间以及极低的准确性和可重复性。

Agilent / HP N5171B EXG 射频模拟信号发生器的特性和规格包括：

特征
出色的准确性和可重复性确保对组件进行可靠的测试
行业领先的输出功率有助于补偿测试系统损耗
快速切换速度提供最大吞吐量
两个机架单元的高度可以帮助缩小您的测试台
基于第一代 MXG 跟踪记录的高平均故障间隔时间 (MTBF) 增加了正常运行时间
规格
信号特征：
9 kHz 至 1、3 或 6 GHz
+21 dBm 指定功率至 3 GHz，带电子衰减器
< 900-µs 同时切换频率和功率
调制和扫描：
AM、FM、ØM 和窄脉冲
脉冲串发生器
10 MHz 多功能发生器和低频输出
数字步进和列表扫描模式
自动化和通信接口：
1000BaseT 局域网、LXI、USB 2.0 和 GPIB
SCPI、IVI-COM、MATLAB 驱动程序
向后兼容所有 ESG、MXG、PSG 和 8648x 信号发生器
与嵌入式显示器和 SCPI 控制兼容的安捷伦 USB 功率传感器
频率规格：
频率：
频率范围：
选件 501：9 kHz 至 1 GHz
选件 503：9 kHz 至 3 GHz
选件 506：9 kHz 至 6 GHz
分辨率：0.01赫兹
相位偏移：以标称 0.1 ° 的增量可调
频率切换速度：
连续波模式：
SCPI 模式：≤ 5 毫秒，典型值
列表/步进扫描模式：≤ 5 毫秒，典型值
频率参考：
准确性：
内部时基参考振荡器老化率：
≤ ± 5 ppm/10 年
< ± 1 ppm/年，标称
调整分辨率： < 1 x 10^-10，标称值
温度影响：  ± 1 ppm（0 至 55 °C），标称值
线路电压影响：  ± 0.1 ppm，标称值；5% 至 –10%，名义上
参考输出：
频率：10 兆赫
幅度：≥ +4 dBm，额定为 50 Ω 负载
外部参考输入：
输入频率，标准：10 MHz
输入频率，选项 1ER：1 至 50 MHz（0.1 Hz 的倍数）
锁定范围：± 1 ppm
幅度：> -3.0 至 20 dBm，标称
阻抗：50 Ω，标称
波形：正弦波或方波
扫描模式（频率和幅度）：
操作模式：
步进扫描：
等间隔的频率和幅度
或对数间隔的频率步长
列表扫描：频率和幅度步长的任意列表
扫描范围：在仪器频率范围内
驻留时间：100 μs 至 100 s
点数：
步进扫描：2 至 65535
列表扫描：1 到 3201
阶跃变化：线性或对数
触发：自由运行、触发键、外部、定时器、总线（GPIB、LAN、USB）
振幅规格：
输出参数：
可设置范围：+30 至 –144 dBm
分辨率：0.01 dB，标称
步进衰减器：0 至 130 dB，步进 5 dB，电子类型
连接器：N 型 50 Ω，标称
最大输出功率：
频率：
9 kHz 至 10 MHz：
标准：+13 dBm
选项 1EA：+17 dBm
> 10 MHz 至 3 GHz：
标准：+18 dBm
选项 1EA：+21 dBm
> 3 至 6 GHz：
标准：+16 dBm
选项 1EA：+18 dBm
最大反向功率，标称：
< 1 GHz：50 W
> 1 至 < 2 GHz：25 W
> 2 至 < 6 GHZ：20 W
最大直流电压：50 VDC
跳闸级别：2 W
振幅切换速度：
连续波模式：
SCPI 模式：≤ 5 毫秒，典型值
功率搜索 SCPI 模式：< 12 毫秒，测量值
列表/步进扫描模式：≤ 5 毫秒，典型值
谐波（CW 模式）：
范围：
9 kHz 至 3 GHz：
标准 < +4 dBm：< -35 dBc
选项 1EA < +12 dBm：< -30 dBc
> 3 至 4 GHz：
标准 < +4 dBm：< -35 dBc，典型值
选项 1EA < +12 dBm：< -35 dBc，典型值
> 4 至 6 GHz：
标准 < +4 dBm：< -53 dBc，典型值
选项 1EA < +12 dBm：< -40 dBc，典型值
非谐波（CW 模式）：
范围（> 10 KHz 偏移）（标准 (dBc)）：
9 kHz 至 < 5 MHz：-65，标称值
5 至 < 250 兆赫：-75
250 至 < 750 兆赫：-75
750 MHz 至 < 1.5 GHz：-72
1.5 至 < 3.0 GHz：-66
3 至 6 GHz：-60
次谐波（CW 模式）：
9 kHz 至 1.5 GHz：无
> 1.5 至 3 GHz：-82 dBc
> 3 至 6 GHz：-74 dBc


---
