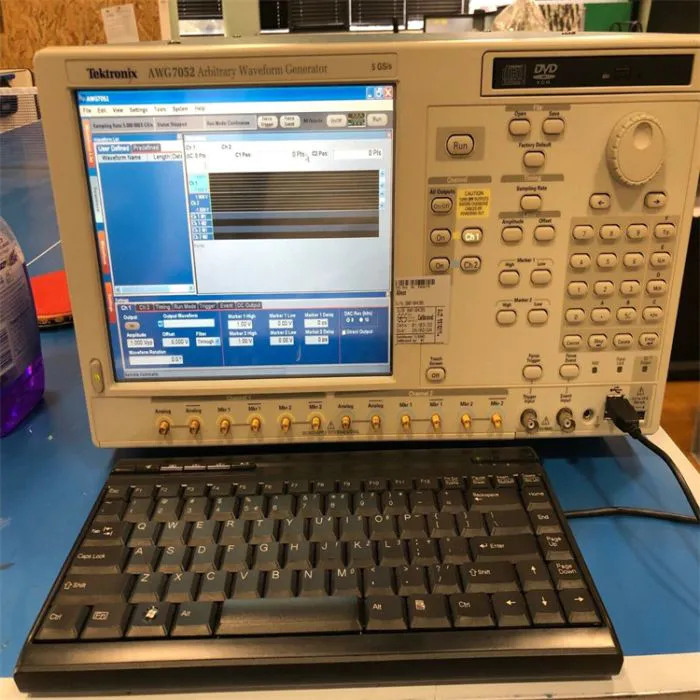

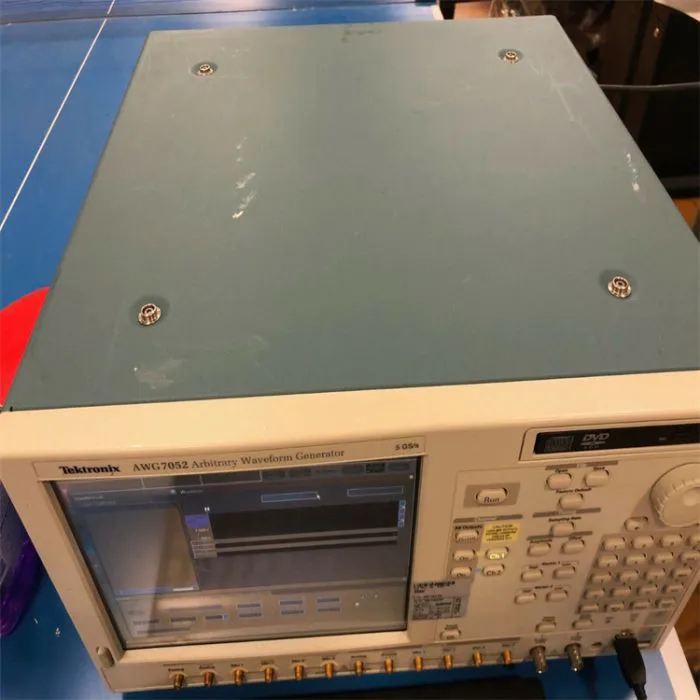

RENT TEKTRONIX AWG7052 任意波形发生器

泰克 AWG7052 双通道任意波形发生器提供卓越的信号刺激、无与伦比的采样率、带宽和信号保真度以及无与伦比的可用性的独特组合，使其成为应对具有挑战性的信号刺激的完美解决方案设计人员在验证、表征和调试复杂电子设计时面临的问题。

泰克 AWG7052 任意波形发生器的特性和规格包括：

高达 64 M (64,800,000) 点记录长度提供更长的数据流
低至 100 fs 的分辨率边沿定时偏移控制
实时排序创建无限波形循环、跳跃和条件分支

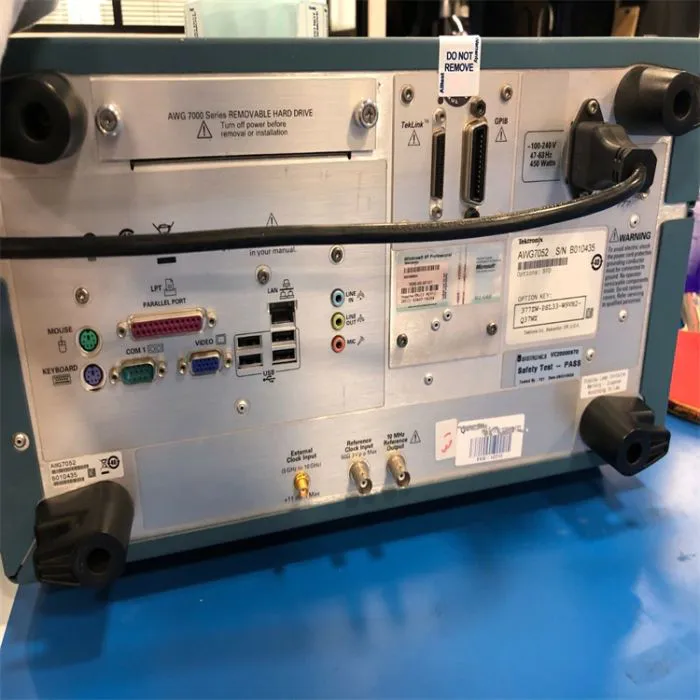

集成 PC 支持网络集成并提供内置
DVD、可移动硬盘、LAN 和 USB 端口
应用：
磁盘驱动器（磁性/光学）读/写：高达 5 Gbps 数据速率（2 点/单元）或 50 ps 定时分辨率
电信/数据通信：高达 10 Gbps 的数据速率（二进制、预加重/去加重和多级逻辑）
无线通信：高达 5 GHz（4 个波形点/周期）任意 RF/IF 和宽带调制 I 和 Q 基带信号
混合信号设计和测试：2 通道模拟加 4 通道标记输出
高速、低抖动数据/脉冲和时钟源
真实世界的、理想的或失真的信号生成——包括
所有毛刺、异常和损伤
DSO 捕获信号的增强/损坏回放
从 MathCAD、MatLab、Excel 等第三方工具导入的波形矢量
任意波形：
波形长度：2 至 32,400,000 点（或 2 至 64,800,000 点，选项 01），为 64 的倍数
波形数：1 至 16,000
序列长度：1 到 4,000 步
序列重复计数器：1 至 65,536 或无限
序列控制：重复计数、等待触发、转到 N 和跳转
跳转方式：同步和异步
运行模式：连续、触发、门控和顺序
时钟发生器：
采样频率：10 MS/s 至 5 GS/s
分辨率：8位
内部时钟：
精度：±（1 ppm+老化）以内，老化：±1 ppm/年以内
时钟相位噪声：< –90 dBc/Hz 在 100 kHz 偏移
内部触发发生器/内部触发率：
范围：1.0 µs 至 10.0 s
分辨率：3 位，最小 0.1 µs
输出之间的偏斜控制：
范围：–100 ps 至 +100 ps
分辨率：1ps
偏移精度：±（设置的 10% +10 ps）
主要任意波形输出：
数模转换器：
分辨率：10 位（无标记输出）或 8 位（2 通道市场可用）：每个通道可选
标准输出（成 50 O）：
Arb 输出数量：2
输出方式：差分
输出阻抗：50欧
连接器：SMA 正面
振幅：
振幅：
正常：50 mV pk-pk至 2.0 V pk-pk
直接：50 mV峰峰值至 1.0 V峰峰值
分辨率：1毫伏
DC 精度：±（振幅的 3.0%+2 mV）在偏置 = 0 V
抵消：
范围：正常：–0.5 V 至 + 0.5 V，直接：N/A
分辨率：1毫伏
准确度：±（偏移量的 2% ±10 mV），最小振幅
脉冲响应：（–1 和 1 波形数据，0 V 偏移，在 1 V pk-pk下通过滤波器）
上升/下降时间（20 至 80%）：
过冲：< 10%（1.0 V峰峰值幅度）
带宽 (–3dB)：
正常：750 兆赫
直接：3.5 GHz
时序偏差：
低通滤波器：
正常：50 MHz、200 MHz（贝塞尔型）
直接：不适用
标记输出延迟：
正常：50 MHz (9.7 ns)、200 MHz (3.9 ns)、直通 (2.1 ns)
直接（0.5 纳秒）
正弦波特性（最高 5 次谐波）：（10 GS/s 时钟，32 个波形点，156.25 MHz 信号频率，1.0 V 振幅）
谐波失真：
正常：=–40 dBc
直接：=–45 dBc
非谐波杂散：正常：=–50 dBc（DC 至 2.5 GHz）
SFDR（典型值）：
（5 GS/s 时钟，振幅：1 V pk-pk，偏移：0 V，滤波器：“直通”，10 位 DAC 工作模式，DC 至 2.5 GHz）
正常：51 分贝
直接：51 dB（156 MHz 时）
相位噪声 =：（5 GS/s 时钟，振幅：1V pk-pk，偏移：0 V，156 MHz）=–90 dBc/Hz，10 kHz 偏移
随机抖动（典型值）：1010 时钟模式
有效值：
正常：1.6 ps
直接：0.9 ps
总抖动（典型值）：2 15-1 PN 数据模式（@ 10 -12 BER）
峰峰值：
正常：0.5 Gbps 时为 50 ps
直接：1 G 至 5 Gbps 时为 30 ps

---
