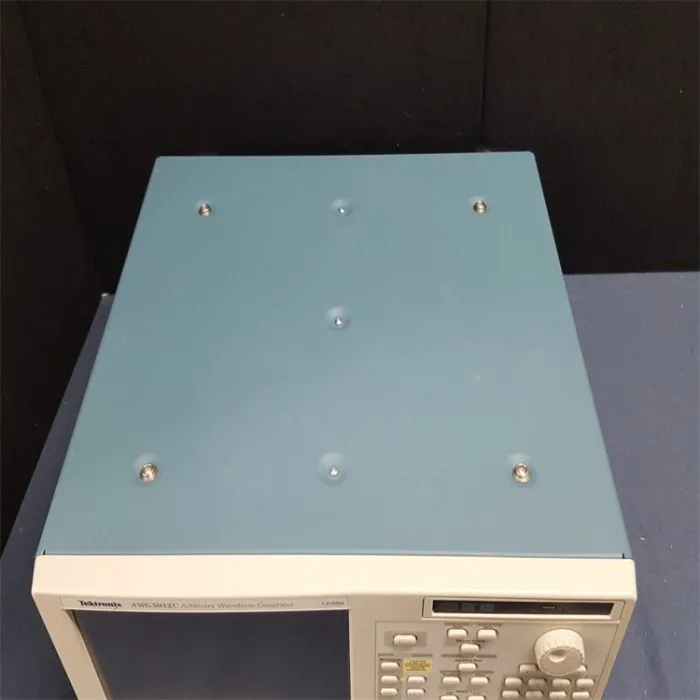

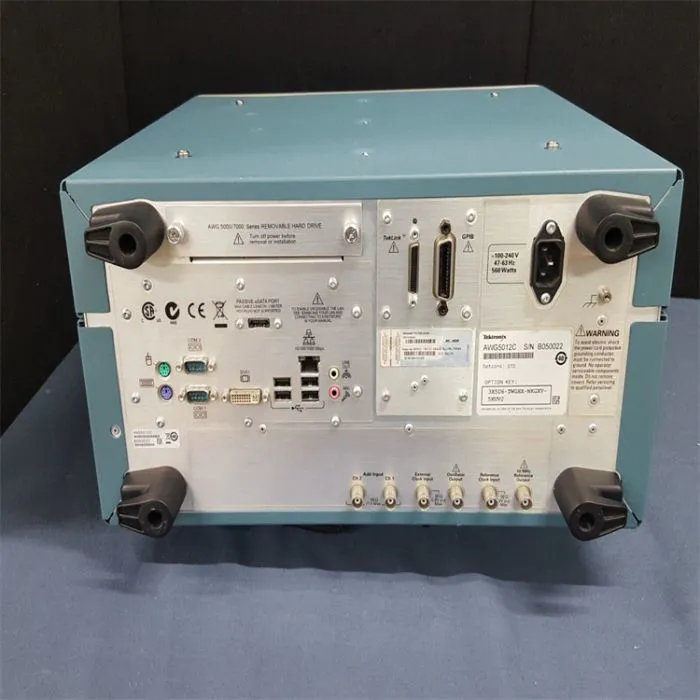

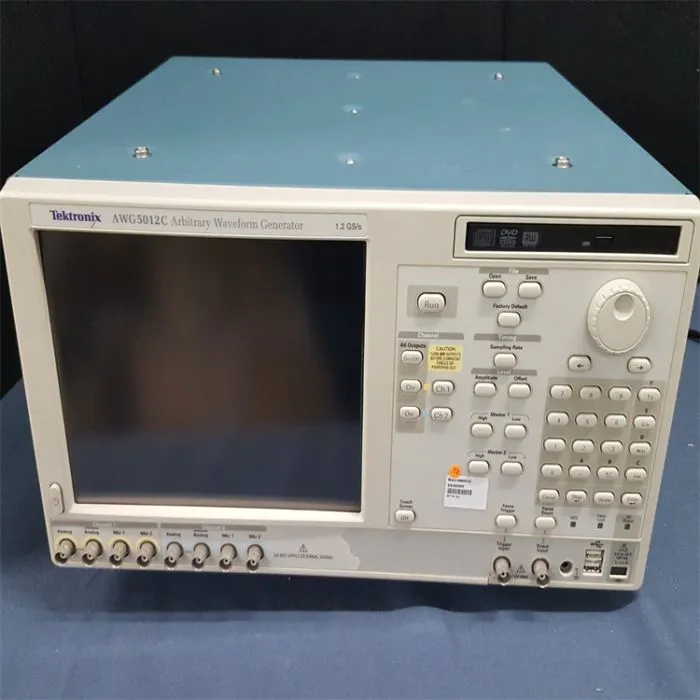

Tektronix/泰克 AWG5012C 高性能任意波形发生器  采样率 :1.2 GS/s  2通道

 14位垂直分辨率高达1.2GS/s的采样率。28位数字通道可变电平标记输出。AWG5000任意波形发生器为复杂多变的混合信号生成提供理想的解决方案。AWG5000提供模拟和数字信号混合输出性能,允许在一台仪器上同时生成数字和模拟I/Q和IF。





AWG5000高性能任意波形发生器型号:
型号 通道 采样率 波形长度 分辨率
AWG5002C 2 600 MS/s 所有通道16 M 14-bit
AWG5012C 2 1.2 GS/s 所有通道16 M 14-bit
AWG5014C 4 1.2 GS/s
所有通道16 M

14-bit




功能
优点
多种输出类型 用一台能够灵活生成模拟信号、数字信号和混合信号的信号波形发生器代替多台仪器，节约成本和工作台空间。
4条通道 一台波形发生器简化测试设置，降低不确定性，可以更简便地生成多个信号。
14位垂直分辨率 创建带有毛刺和其它信号损伤的高分辨率理想信号、失真信号或“实际环境”信号，简便地执行设备压力测试。
深存储器 生成复杂的长波形。
波形排序和子排序 实时排序功能，生成无穷大波形循环、跳跃和条件分支，生成更长的码型，适合复现实际环境行为。
动态跳跃 动态跳跃功能可以创建复杂的波形顺序，能够对变化的外部环境做出响应。
RFXpress?软件 为标准应用和定制应用迅速生成数字调制IQ和IF信号，支持多种调制类型。
集成PC LAN和USB端口，无缝集成到网络中。内置DVD、可移动硬盘和前面USB端口，简便地保存数据。


任意波形发生器
AWG5000 系列
主要特点和优点

480MHz 载波频率，高动态范围RF 信号
调制带宽高达180MHz 的高动态范围IF 信号
180MHz 调制带宽下SFDR 为-58dBc
*的带4 个通道的独立AWG，简化测试设置，降低不确定性。
RFXpress 软件使得能快速创建数字调制及雷达信号
波形序列和子序列
能创建无限循环、条状、跳转和条件分支
能复现实际环境的信号行为
动态跳转能力
能创建可对外部环境变化作出反应的复杂波形
2 个或4 个差分/ 单端输出提供了测试灵活性
多达8 个标记输出是系统同步的理想配置
28 位数字输出通道可创建高精度数字信号
深存储器支持创建长而复杂的波形序列
回放示波器和实时频谱分析仪捕获的信号，模拟实际环境
分辨率达800ps 的边沿时间位移控制
8,000 个步长的实时序列可创建极大的波形循环、跳转和条件分支
易学易用，缩短测试时间
台式机，使用方便
集成PC，支持网络连接，提供内置DVD、可拆卸硬盘、LAN
和USB 端口
应用

高分辨率无线通信和电子防御系统
教育和研究
ADC/DAC 测试
混合信号设计和测试：
生成实际环境信号、理想信号或失真信号－ 包括所有毛刺、 异常事件和损伤
大规模测试系统的系统同步和定时控制
为迎接当前复杂的测量挑战提供了业内*秀的混合信号激励方案


EVM/ 星座图测量.


AWG5000 系列任意波形发生器把采样率、垂直分辨率、信号保真度和波形存储长度优化并融合在一个简便易用的仪器中。对检验、检定和调试复杂电子设计的设计人员，该系列产品为他们所面临的挑战性的信号激励问题提供了业内*秀的解决方案。

该系列产品为满足当前设计工程师对调制带宽的需求，提供了出色的动态范围。AWG5000系列产品，带有14位数模转换器，提供了高达1.2GS/s的采样率及2~4条输出通道，同步4~8个数字标记输出及28路数字数据输出，简便地解决了无线通信、国防电子、数字消费品设计、数据转换设备、测试系统同步和半导体设计及测试中棘手的测量问题。

开放的基于Windows 7的仪器使用起来快捷简便，可以容易地连接外设和第三方软件。.

AWG5000 系列的能力可通过增加以下关键特点而进一步增强：

公式编辑器

公式编辑器是一种ASCII 文本编辑器，通过载入、编辑和编译公式文件，将文本描述转变为波形数据。该编辑器可用客户定义的参数来控制和灵活创建更复杂的波形。

波形序列和子序列

实时序列功能可创建极大的波形循环、跳转和条件分支，从而产生更长更复杂的激励信号，非常适合于复现真实环境中串行发送器的行为。

动态跳转

动态跳转能力支持了复杂信号的生成：支持动态地在预置波形列表中任意跳转。用户可以定义zui多16个不同的跳转分支，以对外部控制命令进行精确的响应。

生成无线I/Q 和IF 信号

AWG5000 系列可在高达180MHz 的调制带宽提供良好的SFDR，符合生成IQ 和IF 信号的需要。

RFXpress（RFX100）软件包利用AWG的本身性能简化了RF信号的创建。支持各种不同的调制方案，该软件具有足够的灵活性，可为数字通信系统创建通用或信号。可很容易地定义Power Ramping、跳频和损伤等来生成需要的信号。

雷达信号生成 一个RFXpress 的软件模块，可为您创建脉冲雷达波形提供极大的灵活性，使您能从脉冲-脉冲序列直至脉冲组，完整地生成整套雷达信号。它支持各种调制方案，包括线性调频、多相编码、用户自定义码、步进调频、非线性调频、用户自定义调频和其它自定义调制。还能生成带参差PRI 的脉冲串来解决范围和多普勒模糊的问提。同时，电子反对抗（ECCM）中的捷变频、模拟包括天线扫描和多径效应造成的脉冲间幅度变的斯威林目标模型等功能也包括在内。RFXpress 是强大而又简便易用的软件包，为任意波形发生器合成IQ 和IF 信号。它可集成于AWG5000 系列，或从外部PC上运行。

生成混合信号


混合信号测试（TDS/TLA iView 视图）


AWG5012和AWG5002 型可选配带高分辨率边沿位移功能的28 个数字输出通道，使之成为针对数字信号生成应用（如数字设计和验证、系统同步和ADC/DAC测试）的一个不错的解决方案。

---
