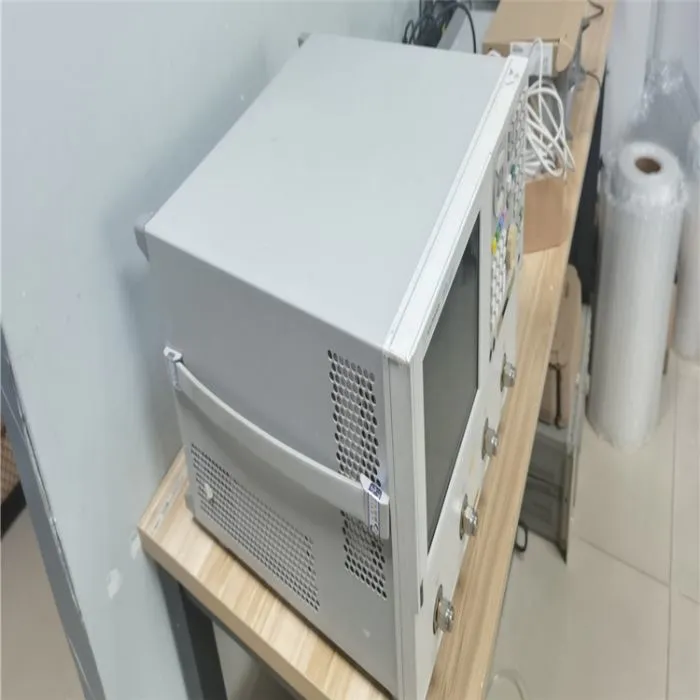

Agilent N5230A 网络分析仪为测量多端口和平衡组件（如滤波器、双工器和高达 50 GHz 的射频模块（取决于选件））提供了速度和精度的卓越组合。Agilent N5230A 分析仪的自动端口扩展功能可自动测量和校正夹具，使夹具内设备的测量变得简单而准确。可配置的测试装置（可选）提供对内部源和分析仪测试端口之间信号路径的访问。该选件能够提高测量低电平信号的仪器灵敏度，反转定向耦合器以实现更大的动态范围，或者为高功率测量等各种应用添加组件或其他外围仪器。扩展功率范围（可选）在 RF 源路径内部添加了一个 60 dB 步进衰减器。衰减器将源输出功率范围扩展到 80 dB 以上，从而在激励被测设备时提供最大的灵活性。

Agilent N5230A PNA 的特性包括：

300 kHz 至 50 GHz 的型号
快速测量 – 低迹线噪声 – 1 kHz 带宽时低至 0.004 dB rms
高动态范围——在 20 GHz 时高达 108 dB
108 dB 的动态范围以及 2 端口和 4 端口型号
TRL/LRM 校准、晶圆上、夹具内和波导测量

---
