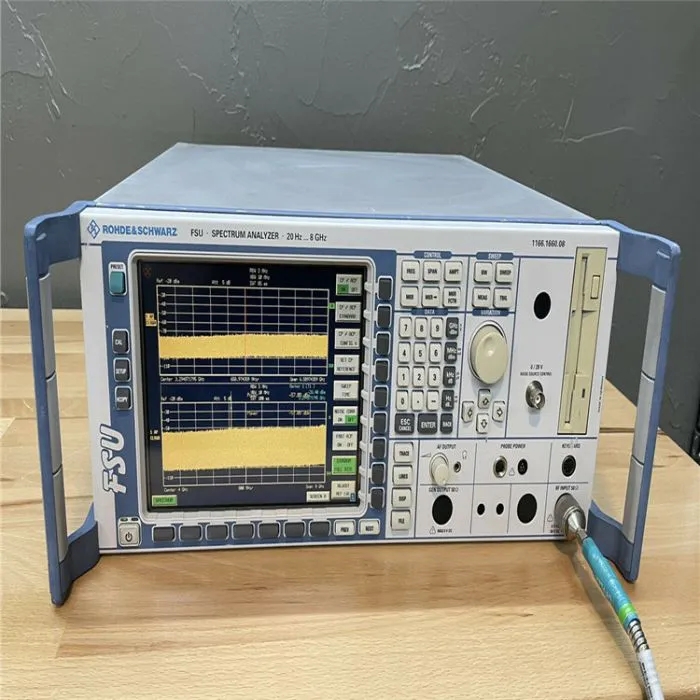

Rohde & Schwarz FSU8频谱分析仪，20 Hz - 8 GHz
产品概览
Rohde & Schwarz R&S FSU8 频谱分析仪超越了 R&S FSE 和 R&S FSIQ 系列频谱分析仪久经验证的出色射频数据。在开发、质量管理和生产环境中，需要极宽动态范围的测量更简单、更快速、更可靠。R&S FSU8 可以称得上是频谱分析领域的新参考，具有前所未有的动态范围：

TOI >20 dBm，典型值。+25 分贝

1 dB 压缩（0 dB 射频衰减）：+13 dBm

显示的平均噪声电平：–158 dBm（1 Hz 带宽）

77 分贝 ACLR 典型值。对于 3GPP，84 dB 典型值。带噪声校正

HSOI 55 dBm 典型值。

相位噪声：–160 dBc/Hz 典型值。在 10 MHz 载波偏移

这些特性使得即使在强载波存在的情况下（例如在基站）也很容易找到小的杂散信号。

对于 3GPP 邻道功率测量，84 dB ACLR 的数字允许非常简单且高精度地验证和演示良好的邻道功率 (ACP) 比。建立比别人更好的节点 B，并证明这一点。

高次谐波二阶截取点意味着多通道有线电视测量的最佳动态范围。

推出的 R&S FSU 系列频谱分析仪具有频谱分析仪市场上最丰富的功能。所有主要功能都直接出现在基本单元中，包括：

10 Hz 至 100 kHz 的高选择性数字滤波器

1 Hz 至 30 kHz 的快速 FFT 滤波器

100 Hz 至 5 MHz 的通道滤波器

RRC 滤波器

1 Hz 至 50 MHz 分辨率带宽

QP 检测器和 EMI 带宽 200 Hz、9 kHz、120 kHz

2.5 ms 频域扫描时间

1 µs 时域扫描时间

在 155 和 10001 之间可选择的测量点数/迹线

具有门功能的时间选择性频谱分析

GPIB 接口，IEEE 488.2

RS-232-C 串行接口，9 针 SUB-D 连接器

VGA 输出，15 针 SUB-D

软盘或硬盘上的 PC 兼容屏幕截图

在手动模式下高达 20 次测量/秒

在 GPIB 接口上高达 30 次测量/秒

SCPI 兼容的 GPIB 命令集

R&S FSE R&S FSIQ 兼容 GPIB 命令集

时域中的快速 ACP 测量

使用 CCDF 功能进行统计信号分析

100 dB 动态范围的 RMS 检测器

校正天线或电缆频率响应的换能器系数

2 年校准周期

从 1 MHz 到 20 MHz 的外部参考，步长为 1 Hz

GGSM/EDGE 调制测量（使用选项 R&S FS-K5）

R&S FSU8 的特性和优势包括：

频率范围：20 Hz 至 8 GHz

分辨率带宽：10 Hz 至 50 MHz

全套探测器

分辨率滤波器特性的灵活选择

GSM/EDGE、W-CDMA、TD-SCDMA、cdma2000、1xEVDO 和 1xEVDV 解调的解调

局域网连接标准

罗德与施瓦茨 FSU8 频谱分析仪的应用包括：

通用频谱分析

传统频谱分析仪更换

2.5G、3G元器件研发生产

放大器生产测试

计量和校准实验室应用

---
