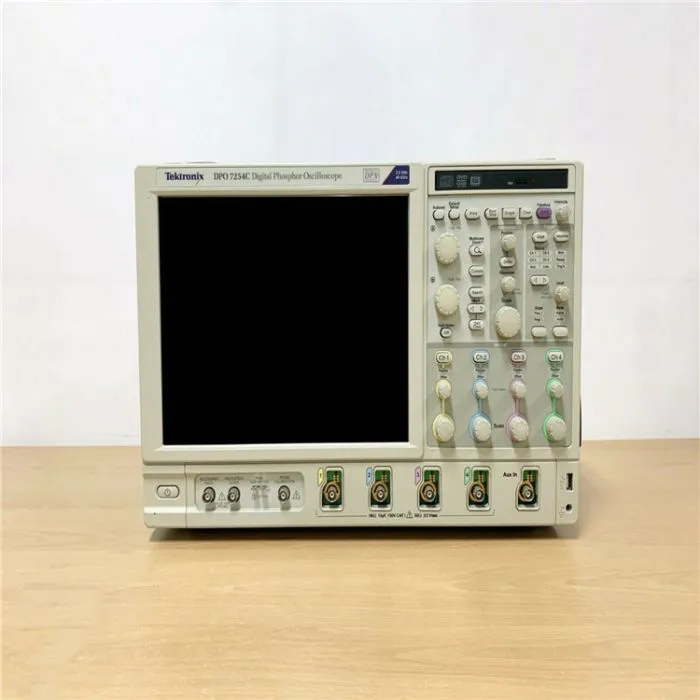

泰克 DPO7254C 数字荧光示波器提供功能丰富的工具来简化操作并快速诊断和调试复杂的混合信号设计。DPO7254C 示波器的高带宽有助于通过按通道单独优化示波器的性能来实现更准确的设计表征。其快速实时采样率通过对信号进行精确采样以确保采集和显示所有频率内容来改进设计验证。Wave Inspector® 控件提供轻松导航和自动搜索波形数据。泰克 DPO7254C 示波器具有内置分析工具，可提供 53 种自动测量，包括测量统计、直方图、高级波形数学、用户可定义的滤波器以及自定义 MATLAB 和 .NET 数学插件。

泰克 DPO7254C 数字荧光示波器的特性和规格包括：

特征：
表现：
高达 500 兆点的记录长度，带 MultiView Zoom™
FastAcq™
提供 >250,000 wfms/s 的最大波形捕获率
有助于快速发现故障、偶发事件和难以捉摸的异常
FastFrame™ 分段内存采集模式，捕获速率 >310,000 波形/秒
用户可选择的带宽限制滤波器可实现更好的低频测量精度
易于使用的特点：
Pinpoint® Triggering 提供最灵活和最高性能的触发，具有超过 1400 种可用的触发组合，几乎可以解决任何触发情况
可选的可视化触发器精确限定触发器，在复杂的波形中发现独特的事件，并启用图形触发器定义
高级搜索和标记以在整个波形中查找特定事件
MyScope® 自定义控制窗口和鼠标右键单击菜单可实现出色的效率
TekVPI™ 探头接口支持用于自动缩放和单位的有源、差分和电流探头
高达 40 GS/s 和 400 Meg 记录长度，带选项
12.1 英寸（307 毫米）明亮的 XGA 彩色触摸屏显示屏
连通性：
前面板和侧面板上的 USB 主机端口可快速轻松地存储数据、打印和连接 USB 外围设备
用于网络连接的集成 10/100/1000BASE-T 以太网端口和用于将示波器显示导出到监视器或投影仪的视频输出端口
Microsoft® Windows 7 64 位操作系统，便于连接和集成到您的环境中
符合 LXI C 类标准
可选串行触发和分析：
I2C、SPI、CAN、LIN、FlexRay、RS-232/422/485/UART、MIL-STD-1553 和 USB 2.0 的自动串行触发、解码和搜索选项
MIPI® D-PHY DSI-1 和 CSI-2、8b/10b 和 PCI Express 的自动串行分析选项
从串行数据流中恢复时钟
64 位 NRZ 串行码型触发器，用于隔离高达 1.25 Gb/s 的码型相关效应
可选技术具体分析：
超过 15 个软件解决方案包为 MIPI® D-PHY、以太网、MOST 和 USB 2.0 一致性测试、抖动、定时、眼图、电源、DDR 内存总线分析和宽带射频提供内置领域专业知识
极限和模板测试提供对信号特征的快速洞察
规格：
垂直系统模拟通道：
输入通道：4
带宽：2.5 GHz
上升时间 10% 至 90%（典型值）：160 ps
上升时间 20% 至 80%（典型值）：100 ps
DC 增益精度：±1%，偏移/位置设置为 0
有效位数：5.6位
输入耦合：AC、DC、GND
输入阻抗：1 MΩ ±1%，13 pF ±2 pF，50 Ω ±1%
输入灵敏度：
MΩ：1 mV/div 至 10 V/div
50 Ω：1 mV/div 至 1 V/div
垂直分辨率：8 位（>11 位高分辨率）
最大输入电压，1 MΩ：±150 V CAT I，在 200 kHz 以上以 20 dB/decade 降额至 9 VRMS
最大输入电压，50 Ω：5 VRMS，峰值 ≤ ±24 V
位置范围：±5格
任意 2 个通道之间的延迟（典型值）：≤100 ps（50 Ω，直流耦合和等于或高于 10 mV/div 的 V/div）
偏置范围：
1 mV/div 至 50 mV/div：±1 V
50.5 mV/div 至 99.5 mV/div：±（1.5 V – 10 格）
100 mV/div 至 500 mV/div：±10 V
505 mV/div 至 995 mV/div：±（15 V – 10 格）
1 V/div 至 5 V/div：±100 V
5.05 V/div 至 10 V/div：±（150 V – 10 格）
通道间隔离（垂直标度设置相等的任意两个通道）（典型值）：
≥100:1 在 ≤100 MHz
≥30:1 在 100 MHz 和 2.5 GHz 之间
≥20:1 在 2.5 GHz 和 3.5 GHz 之间
水平系统模拟通道：
最大采样率（1 通道）：40 GS/s
最大采样率（2 通道）：20 GS/s
最大采样率（3-4 通道）：10 GS/s
最大等效时间采样率：4 TS/s
标准配置的最大记录长度：50M (1 ch), 25M (2 ch), 12.5M (3-4 ch)
最高实时采样率下的最长持续时间（1 通道）：
1-2 毫秒，标准记录长度
高达 10 毫秒，可选记录长度
时基范围：1.25 ps/div 至 1000 s/div
时间分辨率（在 ET / IT 模式下）：250 fs
时基延时时间范围：-10格至1000秒
通道间去偏移范围：±75 ns
增量时间测量精度：((0.06 / 采样率) + (2.5 ppm × 读数)) RMS
触发抖动 (RMS)：
1.5 psRMS，增强触发关闭
抖动本底噪声：
时基精度：±2.5 ppm + 老化

---
