罗德与施瓦茨SMA100B射频和微波信号发生器SMA100B​



详细资料： jiang
罗德与施瓦茨公司(R&S公司)成立于1933年 ，是一家总部位于慕尼黑的技术公司。公司为无线市场提供完整的测试与测量产品组合。罗德与施瓦茨解决方案被无线通信及移动网络测试细分市场中的公司的所广泛应用。公司还提供适用于汽车电子、航空航天与国防市场、所有的工业电子以及研发和教育领域的定制化测试与测量设备。在广播电视与媒体方面，罗德与施瓦茨提供满足网络运营商、消费类电子产品制造商以及内容提供商需求的解决方案。在测试与测量以及广播设备领域，集团跻身市场之列。

SMA100B 射频和微波信号发生器在维持大输出功率的同时提供纯净的输出信号，它可以完成射频半导体、无线通信以及航空航天和国防领域严苛的组件、模块和系统测试与测量任务。

SMA100B 射频和微波信号发生器产品主要特点

● 频率范围介于8 kHz 至 3 GHz、6 GHz、12.75 GHz、20 GHz、31.8 GHz、40 GHz、

50 GHz 和 67 GHz（在过范围模式下大达 72 GHz）

● SSB 相位噪声：偏移值为 10 kHz 时，1 GHz 条件下为 –152 dBc（典型值），

10 GHz 条件下为 –132 dBc（典型值）

● 几乎没有宽带噪声：10 GHz 条件下为 –162 dBc（测量值），偏移值为 30 MHz

● 在宽频率范围内大输出功率超过 30 dBm

● 极低的谐波

● 采用触摸显示屏的先进图形用户界面



产品特点和优势

■ 纯净的信号确保精准的设备

- 纯净的信号

基本单元具备SSB相位噪声：10 GHz 条件下为 –119 dBc（典型值），偏移值为 20 kHz

使用选件时提供SSB 相位噪声：10 GHz 条件下为 –132 dBc（典型值），偏移值为 10 kHz

极低的近端SSB 相位噪声：–83 dBc（典型值）；频率 = 10 GHz，偏移值 = 10 Hz

几乎没有宽带噪声：10 GHz 条件下为 –162 dBc（测量值），偏移值为 30 MHz

- 极低的谐波和非谐波信号分量

整个频率范围内具有极低的谐波信号分量(< –63 dBc)，即使在极高输出功率下也是如此

10 GHz 条件下具有极低的非谐波信号分量 –90 dBc（测量值）



■ 具有高输出功率

-  的高输出电平

选用6 GHz 仪器时具有高达 38 dBm 的超高输出功率

选用20 GHz 仪器时，18 GHz 条件下超过 30 dBm，20 GHz 条件下超过 28 dBm

选用40 GHz 仪器时，20 GHz 至 35 GHz 范围内超过 25 dBm

选用67 GHz 仪器时，40 GHz 至 65 GHz 范围内超过 19 dBm

- 对于连续波信号、窄脉冲信号和调制信号具有杰出的电平精度和可重复性



■ 所有细节尽善尽美，方便客户使用

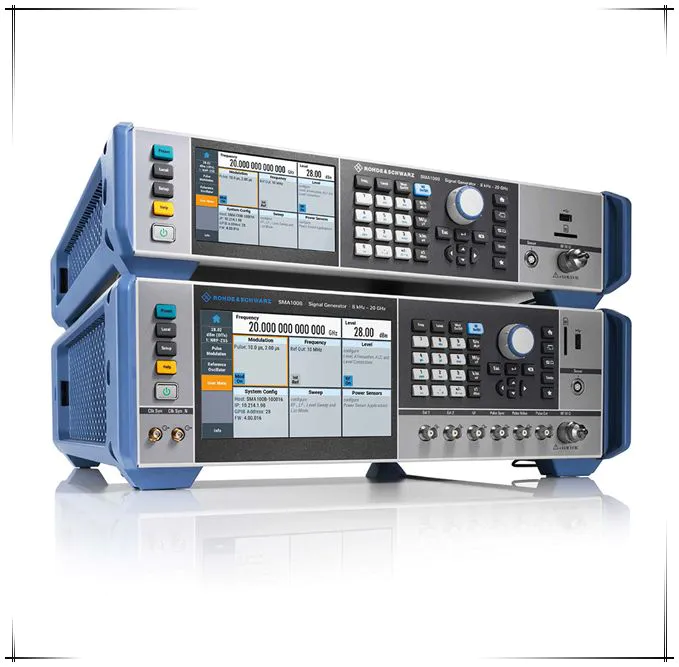

- 灵活的 2 HU 或 3 HU 机箱

- 配有 7" 显示屏和多个前面板连接器的 3 HU 机箱

- 先进的图形用户界面采用触摸显示屏，实现人性化操作



■ LegacyPro：升级技术

- SMA100B 可在自动化测试系统中即插即用，无需更改测试软件

- 仿真R&S®SMA100A、R&S®SMF100A、Keysight PSG、Keysight MXG 等





---
