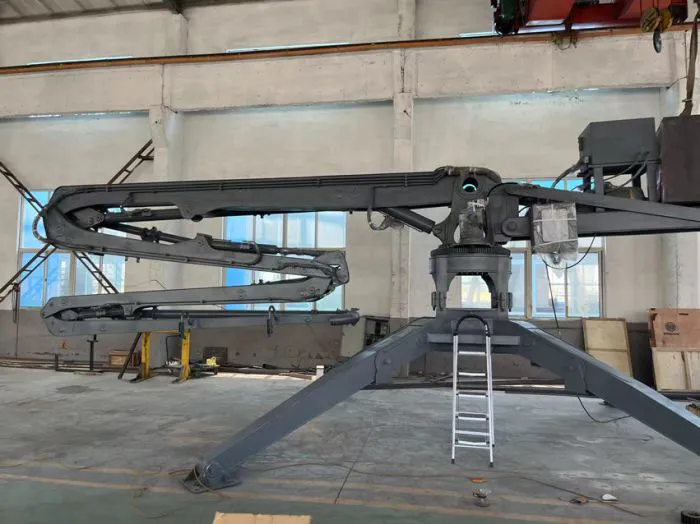

HGY-24米三节臂楼板内爬式液压布料机
型号 HGY24/3
砼输送管规格（外径 x 壁厚) (mmxmm) Φ133x4
砼软管规格(内径 x 长度) ("xnm) 5 ”x3000
布料半径(m) 32
作业高度(至臂根铰点） 22.5m



三节液压卷折式 一节臂 11.85m
二节臂 8.60m
三节臂 5.56m


臂架转角 一节臂 0 °~ 90 °
二节臂 0 °~ 180 °
三节臂 0 °~ 180 °
回转范围 360 °
回转速度 0~0.25 r/min
电机功率 18.5KW
液压系统压力 32MPa
液压油牌号 冬季 H46/夏季 H68
爬升方式 楼面爬升
独立高度(m) 22.5

操作方式 1.有线遥控     2.无线遥控
3.面板遥控
电源 380V/50Hz

风度 工作 ≤56 km/h
非工作 ≤72 km/h
工作温度 -20 °C~40 °C
工作海拔 ≤1000m
自重 22000Kg

---
