日置IM3533 LCR测试仪IM3533-01
仪信电子 访客(143)
好文(0)-服务(227)- 相册(0)
发布时间: 2024-06-04 16:43:09 阅读 0赞 0回复
简介特色
日本日置IM3533 LCR测试仪IM3533-01

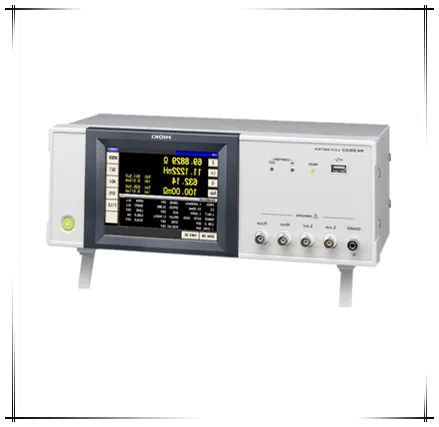

相关图片(共1图)
详细内容
日本日置IM3533 LCR测试仪IM3533-01



主要特点 jiang

● 基本精度±0.05%,测量范围广(DC,40Hz~200kHz,5mV~5V,10μA~50mA)。

● 在例如C-D和ESR这样的混合测量条件下,不间断测试,速度比以往产品快10倍。

● 内置的低阻抗高精度模式可有效测量低感应或铝电解电容的等效串联电阻。

● (测量速度是以往产品3522-50的10倍,大大提高了反复性和稳定性)

● 专用模式,用于测量变压器线圈比率,互感系数和温度补偿DCR。

● 频率扫描测试(仅IM3533-01)

● 除标准0m/1m以外的2m/4m电缆设置。

● 内置比较器和BIN功能。

● 2ms的快速测试时间



技术参数

型号     IM3533    IM3533-01

测量模式       LCR,变压器测试(N,M,△L), 连续测试(LCR模式)       LCR,变压器测试(N,M,△L), 分析仪(扫描测试),连续测试(LCR/分析模式)

测量参数       Z, Y, θ, Rs (ESR), Rp, DCR (DC resistance), X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q, N, M, ΔL, T

测量量程       100mΩ~100MΩ,10个量程(所有参数根据Z定义)

可显示量程    Z,Y,Rs,Rp,Rdc,X,G,B,Ls,Lp,Cs,Cp:

± (0.000000 [单位] ~9.999999G [单位])

只有 Z和Y显示真有效值

θ: ± (0.000° to 999.999°), D: ± (0.000000 to 9.999999)

Q: ± (0.00 to 99999.99), Δ%: ± (0.0000% to 999.9999%)

基本精度       Z : ±0.05%rdg. θ: ±0.03°

测量频率       1mHz ~200kHz (1mHz ~10Hz步进)

测量信号电平       [输出阻抗]

V模式,CV模式:5mV~5Vrms,1mVrms

CC模式:10μA~50mArms,10μArms

[低阻抗高精度模式]

V模式,CV模式:5mV~2.5Vrms,1mVrms

CC模式:10μA~100mArms,10μArms

输出阻抗       正常模式:100Ω,低阻抗高精度模式:25Ω

显示     5.7英寸触摸屏,彩色TFT,显示可设置ON/OFF

测量时间       2ms(1kHz,FAST,显示OFF,代表值)

功能     DC偏压测量、直流电阻温度补偿

(标准温度换算显示),比较器、BIN测量(分类功能),面板读取/保存、存储功能

接口     EXT I/O(处理器),USB通信(高速),USB存储

选件:RS-232C,GP-IB,LAN任选一

电源     100~240V AC,50/60Hz,最大50VA

尺寸及重量    330mm W×119mm H×168mm D, 3.1kg

附件     电源线×1,使用说明书×1,CD-R(包括PC指令和样本软件)×1
城市标签:#深圳市# #龙华区# #仪器仪表#


补充说明
价格说明:38500

所属品牌:【日置

服务地区:【深圳

更多相关服务:IM3533(1)>>
