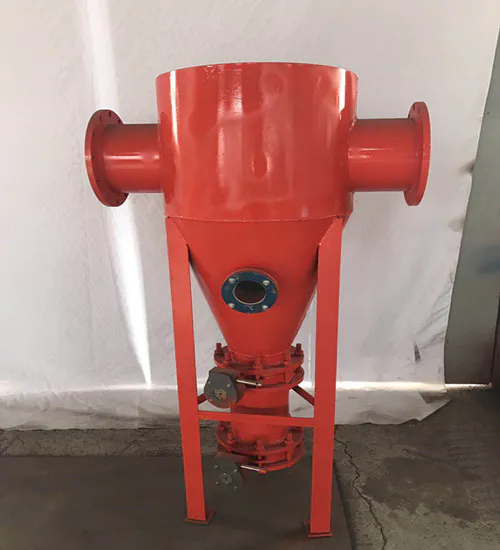

无阻力除渣装置（产品有价 良心无价）
用心做好
每一款产品
真诚服务
每一位顾客

一、产品结构
无阻力除渣装置主要由：进气管路、变径头、漩流装置、密封圈、滤网、连接法兰、密封垫、出气管路等组成，可按用户需要定。
二、产品工作原理
无阻力除渣装置采用离旋式分离原理设计制造而成。当含大量杂质的气体从管路的进口导入该装置的外壳和排气管之间，形成旋转向下的外旋流。含外旋流的杂质在离心力的作用下移向筒壁，并随外旋流转到该装置的下部，杂质在离心力和重力的共同作用下与气体分开，进入除渣装置的底部。脱杂质后的气体形成上升的内旋充并经过排气管排出。
三、产品用途介绍
      煤矿抽放瓦斯无阻力排渣装置是瓦斯抽放管路上安装的一种排渣装置。一般 放置在铜网式防回火及水封式防爆器之前。该装置通过气流离心沉淀原理，阻拦和 沉淀瓦斯抽放管路内的煤渣、石块及其它杂物，净化瓦斯气流，使瓦斯气体在抽放 管路内畅通无阻，起到保护抽放瓦斯设备的安全作用。

四、产品参数：
型号：WCQ
规格：DN150～DN1000mm
连接直径：DN150~DN1000mm
高度：800~2500mm
宽度：500~1800mm
排渣口：DN80~DN350mm
材质：碳钢
连接方式：法兰
法兰公称压力：0.6～3.2（Mpa）
注：以上各项数据需结合实际管路大小而定。

---
