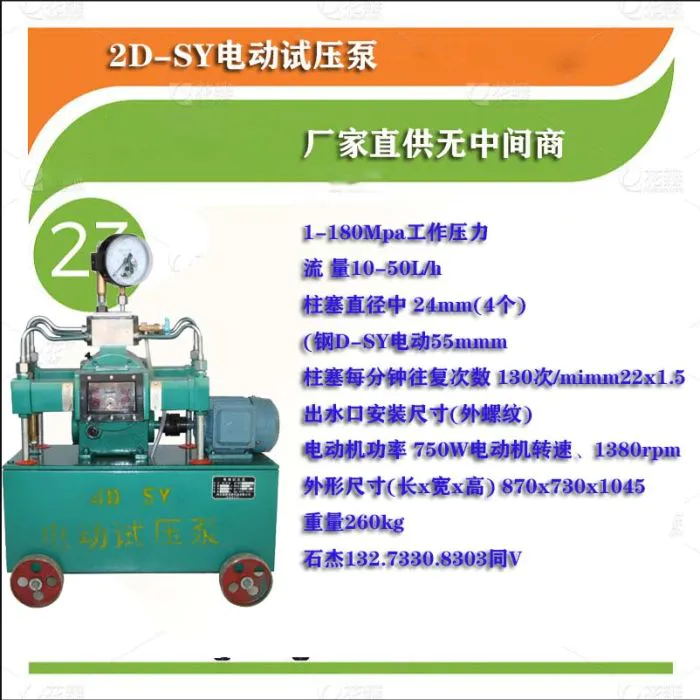

这款阀门压力电动试压泵，宛如一位精巧的工匠，汇聚了缓冲器、对接法兰、压力表、切断阀、试压泵和水箱等核心部件。它**特之处在于，缓冲器之上配备了多种口径的对接法兰，如同工匠的灵巧手指，能够轻松适配各种规格的阀门。


当阀门与对接法兰紧密相连，水箱与试压泵便联手施展魔法，为阀门施加压力。压力表则如同敏锐的眼睛，时刻监视着压力的变化。一旦达到预设的测试压力，便立刻停止加压，保持压力稳定，让工匠有机会仔细检查阀门是否有泄漏。



这不仅仅是一个测试装置，更是一位高效的工匠。多个对接法兰的同时工作，让多只阀门能够同时接受压力测试，大大提高了工作效率，宛如工匠的巧手在舞动，快速而精准。

此外，这款装置的设计细节也充满了匠心**运。缓冲器上的孔与法兰接管完美焊接，对接法兰上的法兰盲板紧密密封，引压管与缓冲器紧密相连，每一个细节都彰显着精湛的工艺与品质。

总之，这款阀门压力测试装置，不仅是一个实用的工具，更是工匠精神的体现。它高效、精准、可靠，为阀门的压力测试带来了革命性的变革。

在锅炉系统日常检维修或年度停产检修中，需要检修更换多种规格型号的阀门， 新阀门采购到货后，为保证阀门更换去后具有可靠的性能，安装前均需要进行压力测试。 传统阀门测试装置都是临时制作，只针对当次测试的阀门进行接口匹配，用完即拆除损毁， 所以每次阀门压力测试均要消耗大量的人工、材料，且效率低下。因此，现有技术还有待于改进和发展。



鉴于上述现有技术的不足，本实用新型的目的在于提供一种阀门压力测试装置， 旨在解决现有阀门压力测试装置要消耗大量的人工、材料，且效率低下的问题。 本实用新型为解决上述技术问题所采用的技术方案如下：

一种阀门压力测试装置，其中，包括缓冲器、设置于所述缓冲器上的若干个不同口 径的对接法兰、设置于所述缓冲器一端的压力表、与所述缓冲器通过管道连接的切断阀、与 所述切断阀通过管道连接的试压泵以及与所述试压泵通过管道连接的水箱。

所述的阀门压力测试装置，其中，所述缓冲器上设置有若干个孔，所述孔上焊接设 置有法兰接管，用于安装所述对接法兰。

所述的阀门压力测试装置，其中，在所述对接法兰上设置有法兰盲板，用于对所述 对接法兰进行密封。

所述的阀门压力测试装置，其中，所述压力表通过引压管与所述缓冲器连接。

所述的阀门压力测试装置，其中，所述引压管焊接设置于所述缓冲器一端。

所述的阀门压力测试装置，其中，所述对接法兰的口径包括DN15、DN20、DN25、 DN40、DN50、DN80、DN100、DN125、DN150、DN200、DN250中的至少两种。



所述的阀门压力测试装置，其中，所述缓冲器的尺寸为Φ377mm×11mm×6m。

所述的阀门压力测试装置，其中，所述试压泵的量程为0～10MPa。

] 所述的阀门压力测试装置，其中，所述压力表的量程为0～1 .6MPa或0～10MPa。

所述的阀门压力测试装置，其中，所述压力表的精度等级为1 .6级。



有益效果：本实用新型公开了一种阀门压力测试装置，通过将待测试的阀门连接 到对应的对接法兰上，利用水箱和试压泵对待测试的阀门进行加压，同时对照压力表的读 数，当压力达到待测试阀门所需进行测试的压力时停止加压进行保压，在保压过程中检查 确认待测试阀门是否存在泄漏情况，实现了对阀门的压力测试，并且本实用新型的装置上 设置若干个不同口径的对接法兰，可以实现多只不同规格的阀门同时进行压力测试，极大 提高了阀门压力测试的工作效率，并且本实用新型的装置可以长期重复使用，有效降低人 工和材料成本，具有较强的实用性、通用性和可推广性。







---
