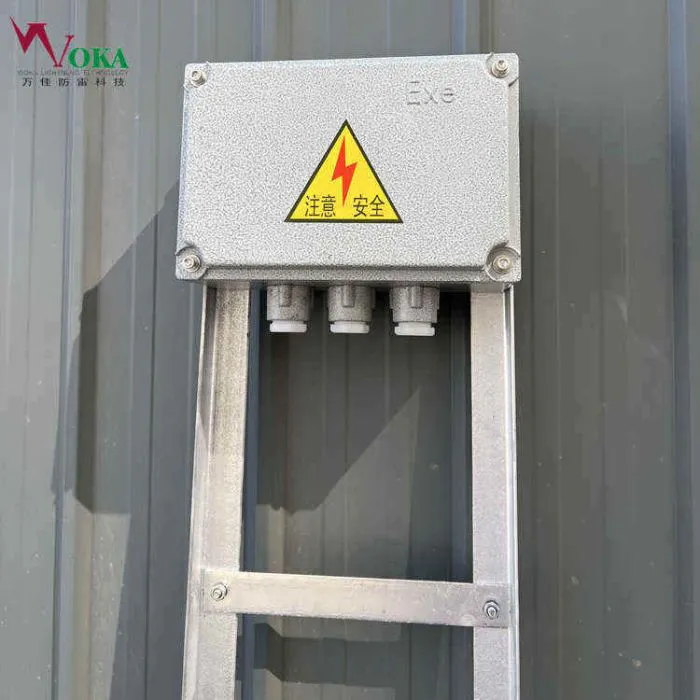

阴极保护雷击带立柱等电位连接器 埋地管道火花间隙防爆接线箱



  等电位连接器采用金属外壳，外形美观，安装接线方便，具有防尘、防腐蚀、防爆、阻燃功能，适用于两个不同接地系统间的均压连接，以构成等电位仪。通过本产品连接，在无雷电等大电流泄放的情况下，各接地系统相互独立；有雷电等大电流泄入到接地系统时，本产品迅速导通，使各接池系统的电位同时抬高，形成一个等电位体。

技术参数：

型号 WJD-100KA

雷电冲击电流（10/350μs）iimp 100ka

电压保护水平（in）up ≤4kv

响应时间ta ≤100ns

短路容量 50ka/50hz

绝缘阻值risol 10 mω

温度范围 -40℃…+80℃

电极 钨铜

外壳材料 强化钢塑料

外形尺寸 101xφ36.5mm

接头 φ11mm不锈钢螺杆

防护等级 ip65

  可用于内部防雷、静电防护、电磁干扰防护、触电保护、接地故障保护。

用于跨接在输油、输气管道的绝缘法兰盘或绝缘接头两端，防止雷电过电压或操作过电压击穿绝缘法兰或绝缘接头；通过该产品将输油、输气管道接地，将管道上的过电压在比较低的幅值范围内，防止管道上的过电压对接触人员及设备的损坏；用于建筑物、铁路、石化等系统的两个独立接地体之间的等电位连接。

  等电位连接器主要用于接地系统的等电位连接，具有 电压低、响应快、残压低、无续流、安装方便等特点，可保护各种设备不便直接接地又可以避免来自各种感应雷击和浪涌电压带来的危害。
