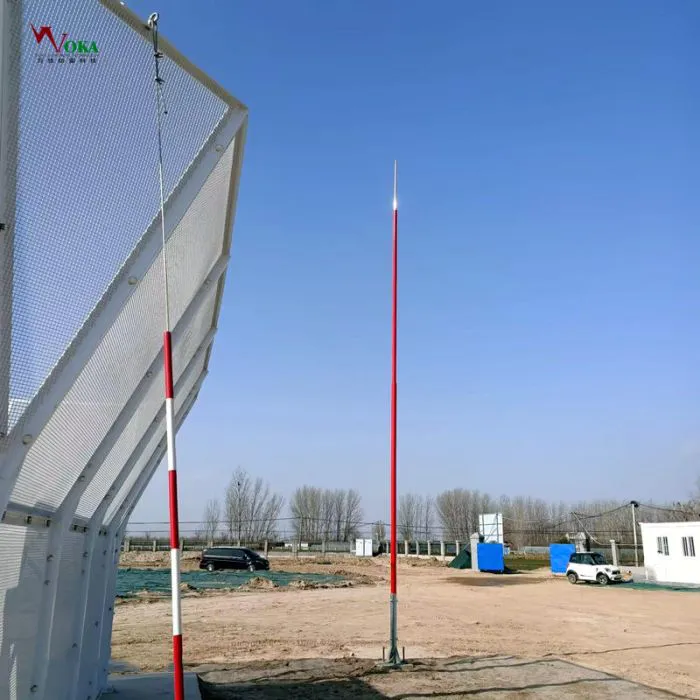

海岛矿区玻璃钢接闪杆 防侧击玻璃纤维避雷装置 不激发闪电

编辑：薛红

玻璃钢接闪杆的安装方法和注意事项有哪些？

安装方法

基础施工

定位：先要根据设计要求确定接闪杆的安装位置。使用测量工具（如全站仪、经纬仪等）进行精que的定位，确保接闪杆位于被保护物体的合适位置，并且符合防雷设计规范中的保护范围要求，如采用滚球法确定的保护半径。

挖掘基础坑：基础坑的大小和深度要根据接闪杆的高度、重量以及当地的地质条件来确定。一般来说，基础坑深度在 1 - 2 米左右，直径在 0.8 - 1.2 米之间。对于土质疏松的地区，可能需要适当加深和加宽基础坑，并且要对坑底进行夯实处理，以保证基础的稳定性。

浇筑基础：在基础坑底部铺设一层厚度为 10 - 15 厘米的碎石或粗砂，作为排水层。然后放置钢筋笼，钢筋笼的尺寸要根据接闪杆基础的设计要求来制作，一般主筋直径不小于 12mm，箍筋间距不大于 200mm。接着浇筑混凝土，混凝土标号一般不低于 C20，浇筑过程中要注意振捣密实，避免出现空洞。基础顶部要预留出接闪杆的连接部分，并且保持水平，其平面度误差不超过 ±5mm。

接闪杆组装

部件检查：在组装前，要检查接闪杆的各个部件，包括玻璃钢杆体、连接法兰、接地引下线连接点等。检查杆体是否有损坏、裂纹，连接法兰的平整度是否符合要求，接地引下线连接点是否牢固等。

杆体连接：对于分段式的接闪杆，要按照说明书进行杆体连接。通常采用法兰连接方式，在连接法兰之间要放置密封垫片，如橡胶垫片，以防止雨水进入。使用高强度螺栓进行紧固，螺栓的拧紧力矩要符合规定要求，一般为 40 - 60N・m，确保连接牢固可靠。

安装顶部接闪部件：将接闪针或接闪球等接闪部件安装在接闪杆的顶部。这些部件要与杆体进行良好的电气连接，可以采用焊接或用的连接夹具进行连接。连接后要检查其导电性，确保雷电流能够顺利通过。

接闪杆安装与固定

吊装：对于较高的接闪杆（高度超过 5 米），一般需要使用吊车或其他吊装设备进行安装。在吊装过程中，要注意保护接闪杆的杆体，避免碰撞损坏。同时，要使用绳索等工具对接闪杆进行牵引和调整，使其垂直对准基础上的连接部位。

固定：将接闪杆底部的连接法兰与基础上预留的连接部位对齐，插入连接螺栓并拧紧，使接闪杆牢固地固定在基础上。安装完成后，要使用水平仪检查接闪杆的垂直度，其垂直度偏差不应超过高度的 1/1000，例如，10 米高的接闪杆，垂直度偏差不应超过 10mm。

接地系统连接

引下线安装：接地引下线一般采用扁钢（如 - 40×4mm）或圆钢（如直径不小于 10mm）。引下线要与接闪杆的接地连接点进行可靠连接，可以采用焊接或用的连接夹。焊接时，焊缝长度要符合要求，一般扁钢搭接焊的焊缝长度不小于其宽度的 2 倍，圆钢搭接焊的焊缝长度不小于其直径的 6 倍。

接地体施工：接地体可以采用水平接地体和垂直接地体相结合的方式。水平接地体一般采用扁钢，埋深不小于 0.6 米，长度根据接地电阻要求确定。垂直接地体可以采用角钢（如∠50×50×5mm）或钢管（如直径为 50mm，壁厚不小于 3.5mm），长度一般为 2.5 - 3 米，间距不小于 5 米。接地体之间要进行可靠的连接，连接方式同引下线连接。接地体施工完成后，要测量接地电阻，确保接地电阻不大于设计要求的值，如不大于 10Ω。

注意事项

安全防护

个人防护装备：安装人员要穿戴好安全帽、安全带、绝缘鞋等个人防护装备。在高处作业时，安全带要系在牢固的物体上，确保作业人员的安全。

防止触电：在安装过程中，尤其是在连接接地引下线和接地体时，要注意防止触电。在有雷电活动的情况下，应停止安装作业，避免雷电击中接闪杆造成人员伤亡。

安装环境检查

天气条件：避免在恶劣天气（如暴雨、大风、雷电等）下进行安装作业。在湿度较大的天气下，要注意对玻璃钢部件和金属连接部件的防潮保护，防止生锈和腐蚀。

周边环境：安装现场周围要保持清洁，避免有杂物堆积影响安装操作。同时，要注意周边的电力线路、通信线路等，防止在安装过程中发生碰撞或干扰。

质量检查与验收

过程检查：在安装过程中，要进行阶段性的质量检查。如在基础浇筑后，检查基础的尺寸、平整度和强度；在杆体连接后，检查连接的牢固性和密封性；在接地系统连接后，检查接地电阻等。

终验收：安装完成后，要按照相关标准和设计要求进行全的的验收。验收内容包括接闪杆的高度、垂直度、接地电阻、电气连接性能等，确保接闪杆能够正常发挥防雷作用。
